桑塔納電控系統組件的檢測電路圖

出處：judge 發布于：2009-02-11 00:00:00 | 3691 次閱讀

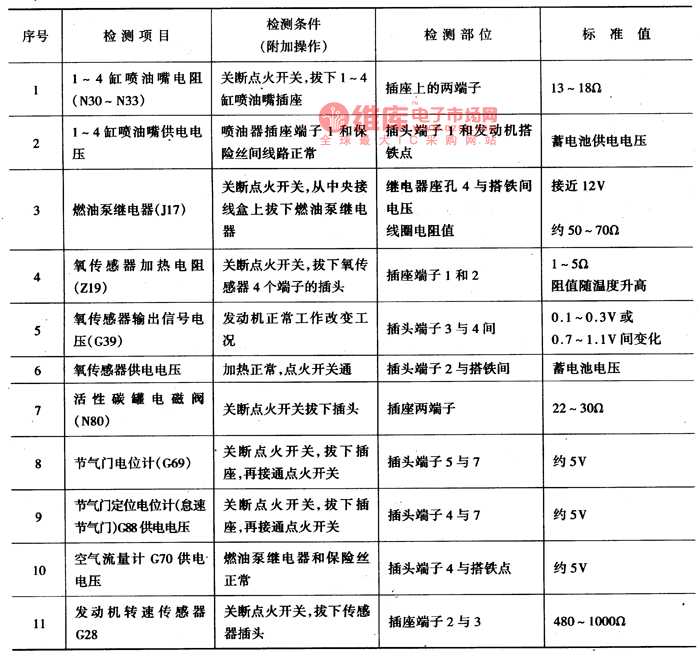

　　為了查知某個元件與電腦J220之間的線路是否通斷，可以對照如圖1~如圖6，在電腦的80端子插接器與傳感器或執行器的插接器之間用數宇萬用表的歐姆擋(帶蜂鳴器)來檢查;一般情況下，如果線路接觸良好，沒有中斷或銹蝕之處，數顯屏都顯示o.5Ω以下;線路較長的也不會大于1Ω，蜂鳴器會及時發聲。要注意:檢查電路通斷，萬用表在歐姆擋必須切斷點火開關。參閱如圖2~如圖6。

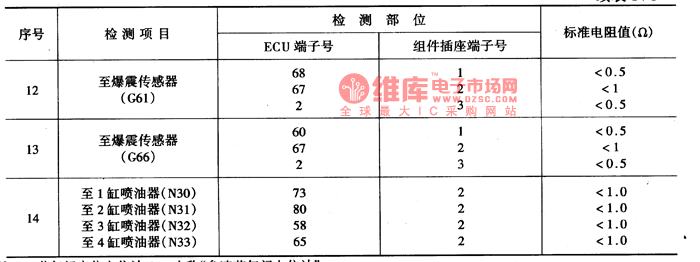

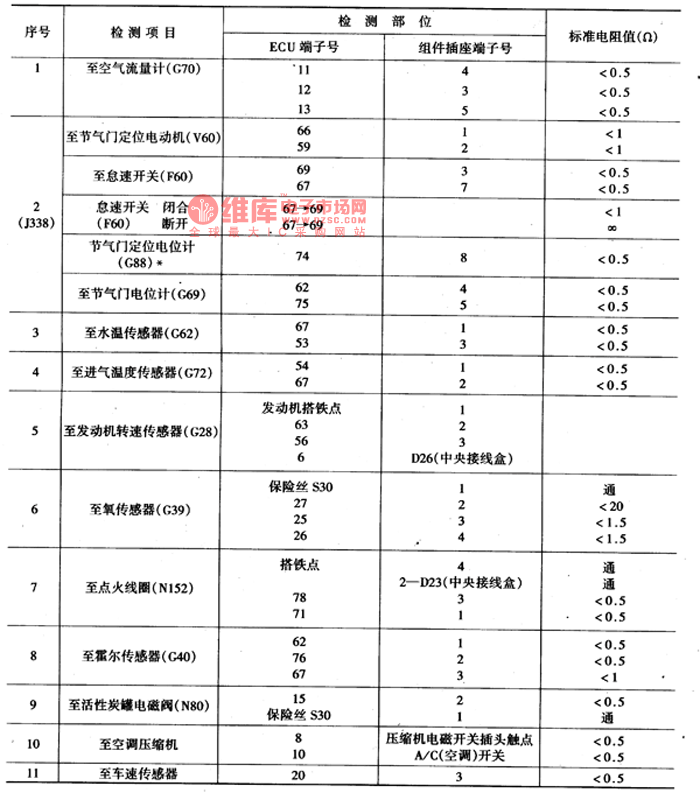

如圖3 AJR發動機電控系統ECU電腦與元件間線路通斷檢測

1次
