電路工作原理

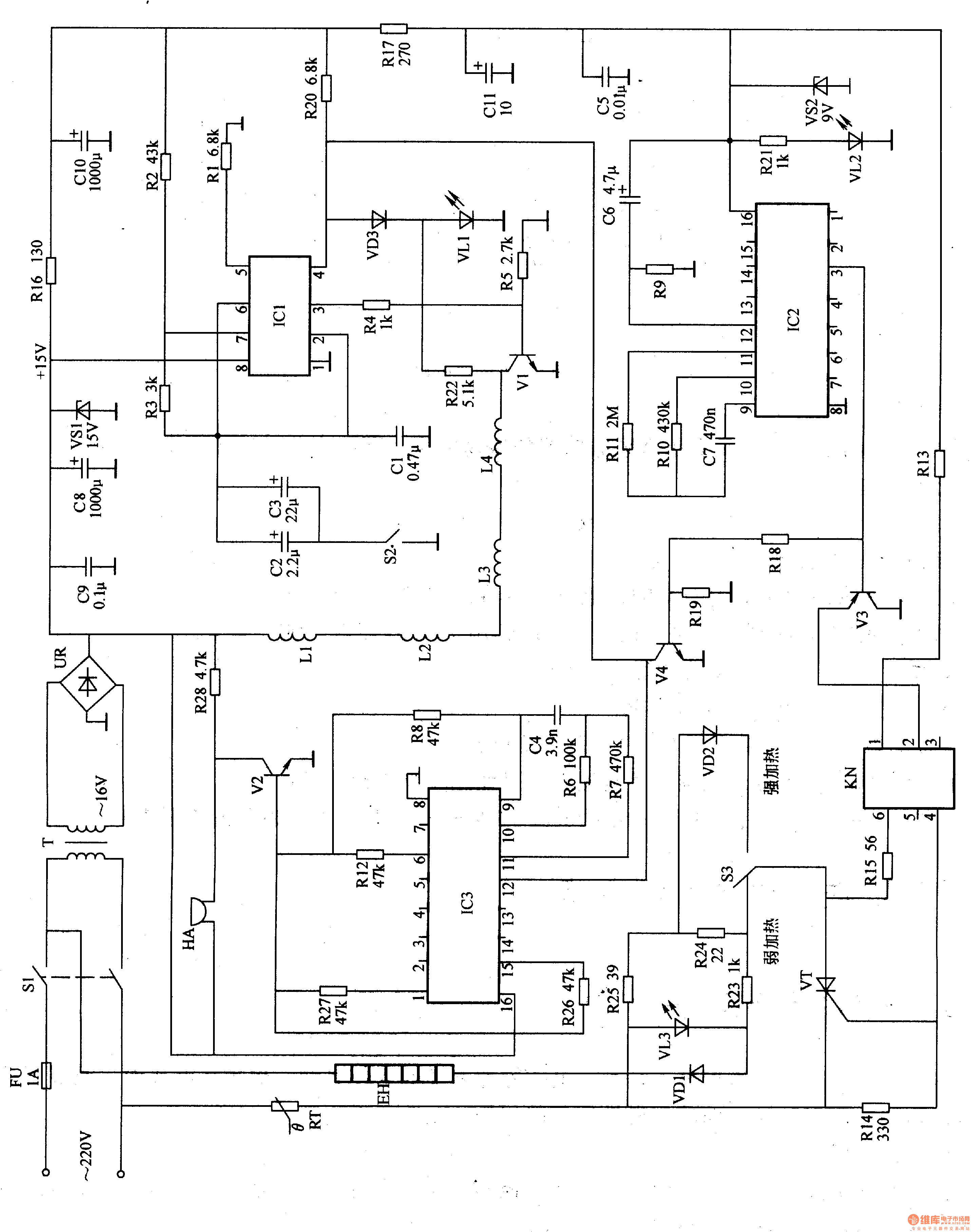

該磁脈沖治療儀電路由電源電路、定時控制電路、聲音提示電路、電磁脈沖控制電路和加熱控制電路組成,如圖9-15所示。

電源電路由熔斷器FU、電源開關Sl、電源變壓器T、整流橋堆UR、濾波電容器C5、C8-Cll、限流電阻器Rl6、R17、肛1、穩壓二極管VSl、VS2和電源指示發光二極管VL2組成。
定時控制電路由定時器集成電路IC2、電阻器R9-R11和電容器C6、C7組成。
聲音提示電路由電阻器R6-R8、Rl2、R18、Rl9、R26-R28、電容器C4、晶體管V2、V4、定時器集成電路IC3和蜂鳴器HA組成。
電磁脈沖控制電路由時基集成電路lCl、電阻器Rl-R5、R2O、R22、電容器Cl-C3、開關S2、晶體管Vl、二極管VD3、發光二極管VLl和電磁線圈Ll-M組成。
加熱控制電路由晶體管V3、固態繼電器KN、熱敏電阻器RT、晶閘管VT、電阻器R14、Rl5、R23-R25、二極管VD1、VD2、發光二極管VL3、控制開關S3和加熱器EH組成。
接通電源開關Sl,交流220V電壓經T降壓、UR整流、VSl穩壓及C8濾波后產生+l5V電壓,一路供給電磁脈沖控制電路和聲音提示電路;一路經R16和R17限流降壓、VS2穩壓為+9V后,供給IC2和KN。
IC1和外圍阻容元件組成多諧振蕩器,其振蕩頻率受S2控制。將S2接通時,多諧振蕩器的振蕩頻率為lHz;將S2斷開時,多諧振蕩器的振蕩頻率為5OHz。
IC1的3腳輸出的振蕩脈沖信號 (lHz或5OHz)經R4加至Vl的基極,使Vl間歇導通,在Ll-L4上產生磁脈沖。
定時控制電路的定時時間設定為6Omin。在接通電源后,IC2內部的振蕩器振蕩工作并開始分頻計數,從IC2的3腳輸出低電平,使V3、KN和VT均導通,EH通電工作。當定時時間結束時,IC2的3腳變?yōu)楦唠娖剑筕3、KN和VT截止,EH斷電停止工作。同時V4導通,由IC3和外圍元件組成的振蕩器振蕩工作,從IC3的6腳和15腳輸出不同間隔的高電平脈沖,使V2間歇導通,HA發出提示聲。
EH通電后開始加熱,隨著溫度的升高,RT的阻值也不斷增大,當達到一定溫度時,RT的阻值增大至接近無窮大,使EH停止加熱,但磁脈沖控制電路仍花工作。EH停止加熱后,RT的阻值開始下降,當其阻值降低至一定值時,EH又通電開始加熱。以上過程周而復始地進行,直至定時時間結束。
VLl為磁脈沖電路工作指示燈,它隨著多諧振蕩器的工作頻率閃爍發光;VL2為電源指示燈,它在電源接通后點亮;VL3為加熱指示燈,在EH通電加熱時點亮,在EH停止加熱時熄滅。
元器件選擇
Rl-Rl5、R18-R22和R26-R28均選用1/4W金屬膜電阻器;R16、RI7和R23-R25均選用1/2W金屬膜電阻器。
RT選用PTC型正溫度系數熱敏電阻器。
Cl、C5、C7和C9選用獨石電容器或CBB電容器;C2、C3、C6、C8均選用耐壓值為35V的鋁電解電容器;ClO和Cll均選用耐壓值為25V的鋁電解電容器;C4選用高頻瓷介電容器。
VDl和VD2均選用IN54M型硅整流二極管;VD3選用1N4148型硅開關二極管。
VLl-VL3均選用φ3mm的高亮度發光二極管。
VSl和VS2均選用lW的硅穩壓二極管。
UR選用3A、lOOV的整流橋堆。
V1選用TIP4lC型硅NPN達林頓晶體管;V2和V4選用S9013或S805O型NPN晶體管;V3選用S9012或58550型硅PNP晶體管。
VT選用MAV97A6型晶閘管。
ICl選用NE555或HAl7555型時基集成電路;lC2和1C3選用CD4060或HCF406OBE型定時器集成電路。
KN選用MOC3041型固態繼電器。
Ll-L4均選用φ1mm左右的漆包線繞制而成。
EH選用遠紅外電熱絲,使用時將其纏繞在加熱板上。
HA選用壓電式蜂鳴器。
S1選用SA、220V的雙極電源開關;S2選用小型單極撥動式開關;S3選用5A、220V的單極雙位開關。
T選用lOW、二次電壓為15-18V的電源變壓器。
