本例介紹的水開報警器，能在水壺內的水燒開時及時發出警報聲。這樣既可防止壺內水溢出后將燃?xì)庀缍l(fā)事故，又可避免因水燒開的時司過長而影響水的質量。該報警器也可以用于小型水暖鍋爐的水溫檢測報警。
　　電路工作原理

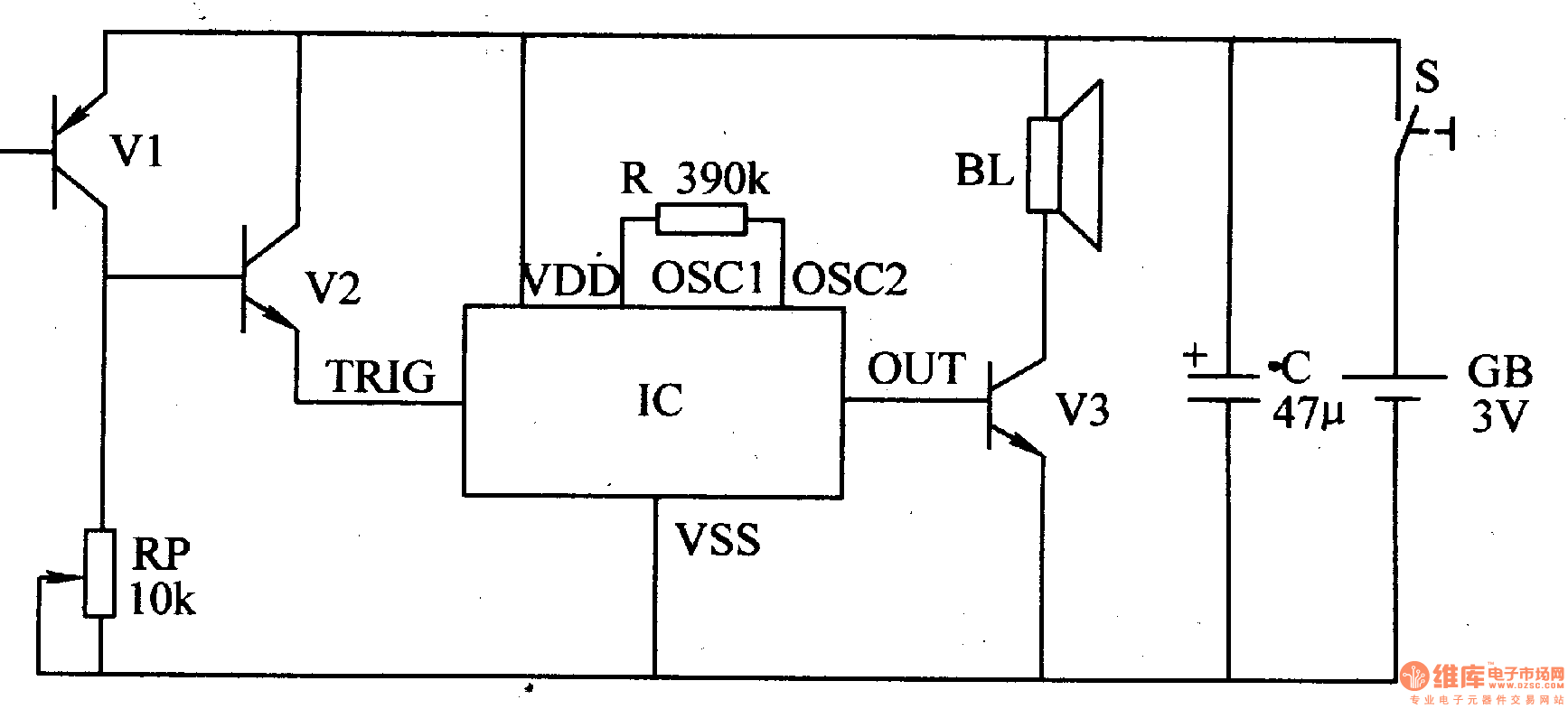

　　"該水開報警器電路由溫度檢測/觸發電路和聲音報警電路組成，如圖6-200所示。

　　溫度檢測/觸發電路由晶體管Vl、V2和電位器RP組成。Vl作為溫度傳感器使用，V2作為電子開關使用。
　　聲音報警電路由電阻器R、音效集成電路IC、晶體管V3和揚聲器BL 組成。
　　在壺內水溫較低時，Vl的漏電 電流較小，VZ處于截止?fàn)顟B(tài)，IC不 工作，BL不發聲。隨著水溫的逐漸升高，Vl的漏電電流也隨之增大。當水燒開時，Vl集電極的輸出電壓達到V2的導通電壓，使V2導通，IC受觸發工作，其OUT端輸出的音效電信號經V3放大后，驅動BL發出報警聲。
　　調節RP的阻值，可改變V2導通的靈敏度，使之在水沸騰時立即導通。
　　元器件選擇
　　R選用1/4W或1/8W的碳膜電阻器。
　　RP選用膜式可變電阻器或?qū)嵭目勺冸娮杵鳌?BR>　　C選用耐壓值為6·3V的鋁電解電容器。
 　　Vl選用3AGl型鍺PNP晶體管 (用環氧樹脂封裝在一端封刁的招并用雙股軟導線引出);V2和V3均選用S9013型硅NPN晶體管。
　　IC選用KD-9561或KD-9562型音效集成電路。
　　BL選用0·25W、8Ω的動圈式揚聲器。
　　S使用微型單極撥動開關。
　　GB使用兩節5號干電池。
