本例介紹的水開報警器，能控制電水壺，使之將水燒開后自動斷電，同時發出報警信號，可避免燒干水、甚至燒壞電熱器或壺體。
    電路工作原理

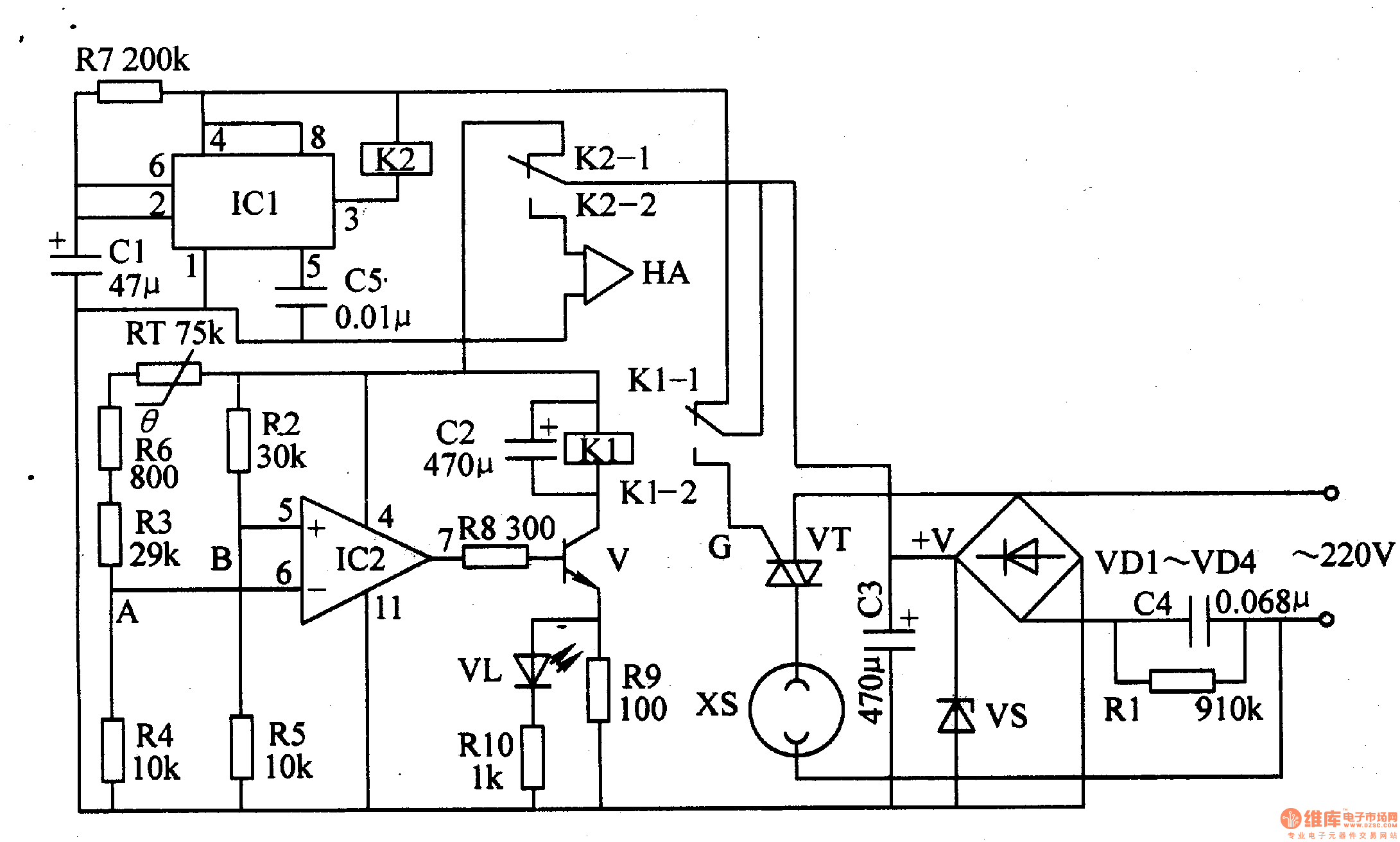

　　該水開報警器甩路由延時電路、電源電路、信號控制電路和輸出電路等組成，如圖6-199所示。

　　延時電路由時基集成電路ICl、繼電器K2和有關外圍元器件組成。
　　信號控制電路由熱敏電阻器RT、集成運算放大電路IC2、晶體管V、繼電器Kl及有關外圍元器件組成。
　　輸出電路由雙向晶閘管VT、繼電器KI的控制觸點及電源插座等組成。
　　電源電路由降壓電容器C4、泄放電阻器Rl、整流二極管VDl-VD4、穩壓二極管VS和濾波電容器C3組成。
　　用一小段銅管套住熱敏電阻器RT后，將其固定在壺蓋上的出氣孔，用水蒸氣來檢測溫度。RT與R2-R6組成一個電橋，IC2的兩個輸入端 (5腳、6腳)分別接在該電橋的兩個輸出端上。
　　當電源接通后，+V電壓經繼電器K2的常閉觸點K2-1加至信號控制電路IC2的4腳，為IC2提供工作電壓。此時IC2的5腳電壓高于6腳電壓，IC2的輸出端 (7腳)輸出高電平，使晶體管V導通，發光二極管VL點亮，繼電器Kl動作、使其常開觸點Kl-2接通，+V電壓經KI-2向晶閘管VT的門極 (G極)供電，使VT受觸發而導通，電源插座XS的兩端加上交流220V電壓，電水壺通電工作。
　　隨著水溫的不斷升高，熱敏電阻器RT的阻值則不斷下降，當壺里的水燒開達到沸騰溫度 (100℃)時，IC2的6腳電壓將高于5腳電壓，其7腳輸出低電平，使V截止，繼電器Kl的常開觸點Kl-2斷開，常閉觸點Kl-1接通，使晶閘管VT阻斷，電水壺?cái)嚯?同時，+V電壓經繼電器Kl的Kl-1觸點為延時電路供電。V截止后，發光二極管VL也熄滅。
　　ICl的2腳外接延時電容器Cl，在Kl-l觸點剛接通時，+V電壓經電阻器R7對CI充電，此時ICl的2腳仍為低電平，IC1的3腳輸出高電平。當Cl充電結束后，lCl的2腳變?yōu)楦唠娖?，?腳輸出低電平，使繼電器K2的常閉觸點K2-1斷開 (將信號控制電路IC2工作電源切斷)，常開觸點K2-2接通，報警器HA發出報警聲，以示水已燒開。
　　若水燒開后電水壺不斷電，則應適當調節電阻器R6的阻值。
　　元器件選擇

　　Rl選用1/2W金屬膜電阻器;R2-R8、RlO均選用1/4W金屬膜電阻器;R9選用2W金屬膜電阻器。
　　RT選用負溫度系數的熱敏電阻器。
　　Cl選用耐壓值為25V的鋁電解電容器;C2和C3均選用耐壓值為5OV的鋁電解電容器;C4選用耐壓值為450V的CBB無感電容器;C5選用滌綸電容器。
　　VDl-VD4均選用lN4007型整流二極管。
　　VL選用φ3mn、或φ5mm的高亮度發光二極管。
　　VS選用lW、6V穩壓二極管，例如lN4735等型號。
　　V選用S9013或S8050型硅NPN晶體管。
　　VT選用lOA、400V以上的大電流雙向晶閘管 (具體應視電水壺的功率而定)，使用時應加裝散熱片。
　　ICl選用NE555型時基集成電路;IC2選用LM324型四運放集成電路。
　　HA選用內置報警電路的高響度報警器。
　　Kl、K2均選用6V直流繼電器。
