本例介紹的光控路燈，能在白天 (自然光照正常時)自動將燈關閉，或在夜晚或白天光照不足時將燈自動打開，可以作為路燈及各種探照燈。
　　電路工作原理

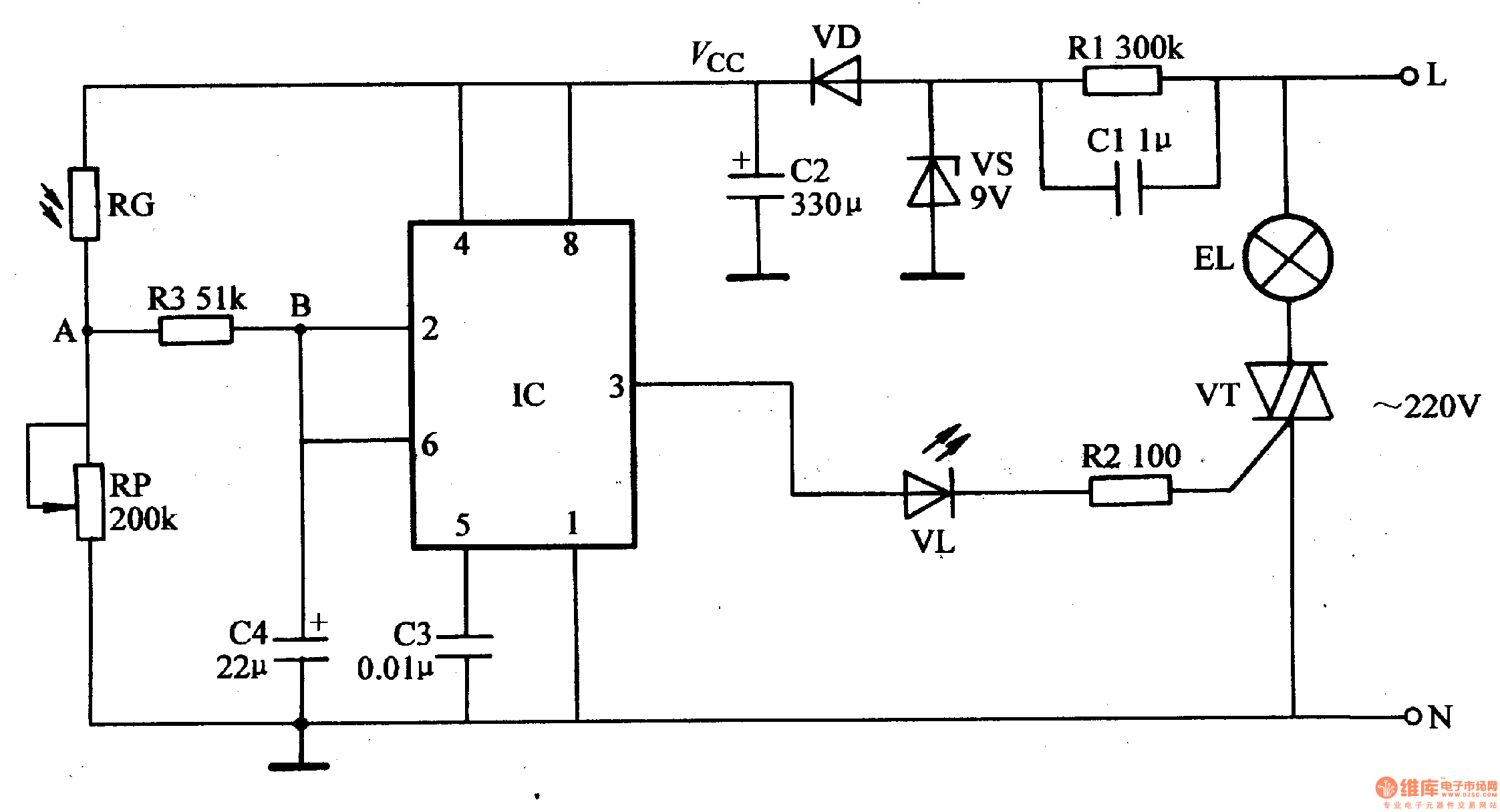

　　該光控路燈電路由時基集成電路IC、繼電器K、光敏電阻器RG和有關外圍元器件組成，如圖1-178所示。

　　白天，光敏電阻器RG受光照射而呈低阻狀態，IC的6腳和2腳電位高于2Vcc/3，IC的3腳輸出低電平，使繼電器K吸合，其常開觸頭Kl、K2均斷開，照明燈EL不亮。
　　當夜幕降臨時，RG因感光量減少 (甚至無光照射)而阻值增大，使IC的6腳和2腳電位下降，當兩腳電位降至Vcc/3時，IC的3腳由低電平變?yōu)楦唠娖?，使繼電器K釋放，其常閉觸頭Kl和K2均接通，照明燈EL被點亮。
　　發光二極管VL2在夜晚點亮，VLl在白天點亮。
　　調節電位器RP的阻值，可改變光控電路動作的靈敏度。
　　元器件選擇
　　R1-R3選用1/4W或1/8W碳膜電阻器。
　　RP選用小型電位器或可變電阻器。
　　RG選用MG45系列 (亮阻為lOkΩ，暗阻為5OOkΩ以上)光敏電阻器。
　　Cl和C3均選用耐壓值為16V的鋁電解電容器;C2選用獨石電容器或滌綸電容器。
　　VD選用1N4148型硅開關二極管或IN4007型硅整流二極管。
　　VLl選用φ3mm的綠色發光二極管;VL3選用φ3mm的紅色發光二極管。
　　IC選用NE555或pA555型時基集成電路。
　　K選用l2V直流繼電器。
