光控路燈 九
出處:yufei15657 發布于:2008-08-31 00:00:00 | 2026 次閱讀
電路工作原理

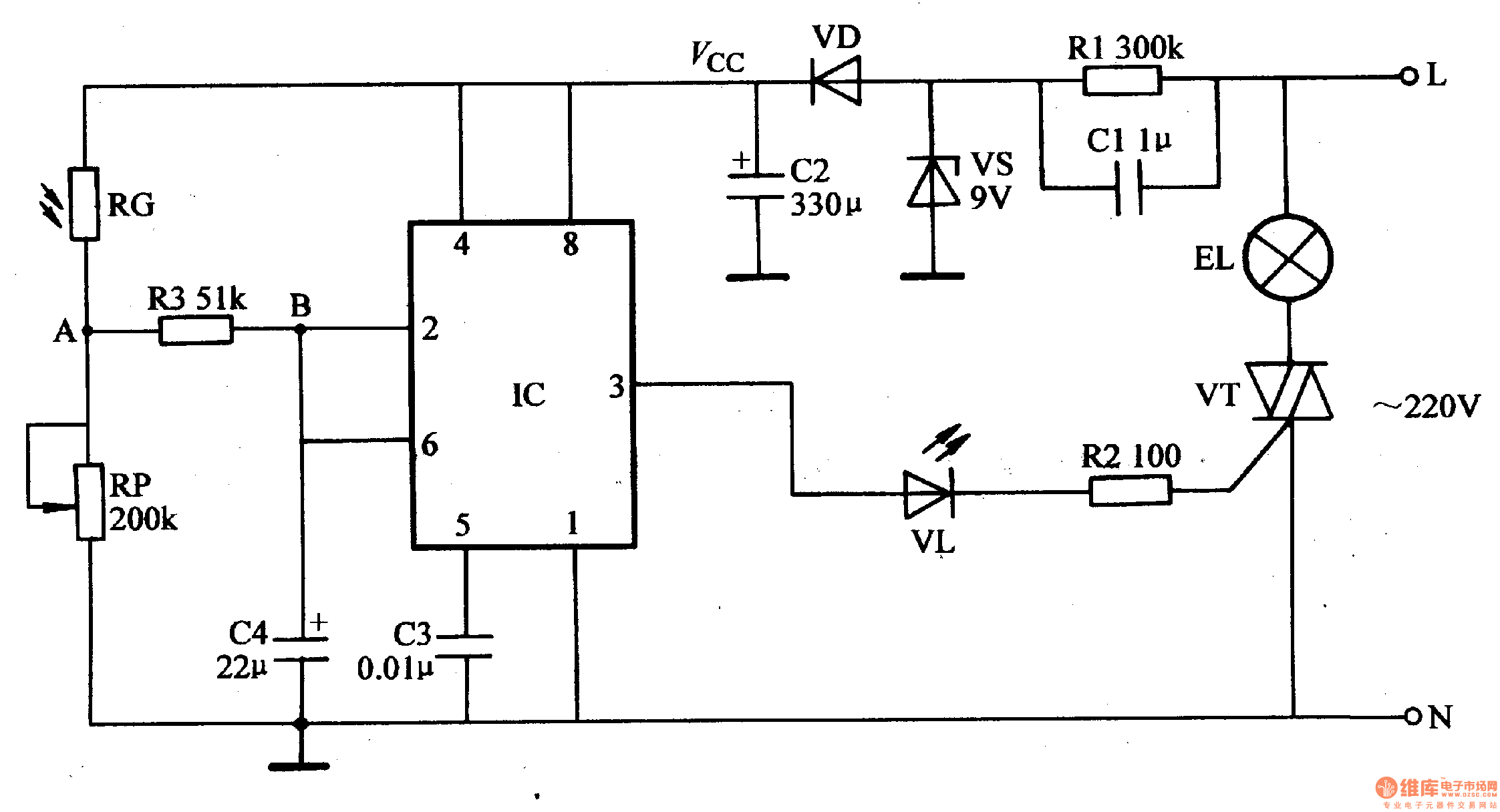

該光控路燈電路由光控觸發器電路、開關電路和電源電路組成,如圖1-177所示。

光控觸發器電路由光敏電阻器RG、電位器RP、電容器C3、C4、電阻器R3和時基集成電路IC組成。
開關電路由晶閘管VT、電阻器R2和發光二極管VL組成。
電源電路由降壓電容器Cl、電阻器Rl、穩壓二極管VS、整流二極管VD和濾波電容器C2組成。
交流220V電壓經Cl降壓、VS穩壓、VD整流及C2濾波后,產生8.5V(Vcc)直流電壓供給IC。
在白天,光敏電阻器RG受光照射而呈低阻狀態,lC的2腳和6腳電位高于2V。c/3,IC的3腳輸出低電平,發光二極管VL不發光,晶閘管VT處于截止?fàn)顟B(tài),照明燈EL不亮。
當黃昏來笛時,光照度逐漸減弱,光敏電阻器RG的阻值逐漸增大,IC的2腳和6腳電壓也開始下降,當兩腳電壓降至Vcc/3時,IC內部的觸發器翻轉,3腳由低電平變?yōu)楦吲仄?,使VL導通發光,VT受觸發而導通,將照明燈EL點亮。
直到第二天黎明來臨時,光照度逐漸增強,RG的阻值逐漸減小,使IC的2腳和6腳電壓逐漸升高,當兩腳電壓升高至2Vcc/3時,IC的3腳由高電平變?yōu)榈碗娖?,VL和VT均截止,照明燈EL熄滅。
調節RP的阻值,可控制核燈光自動控制器電路在不同光照下的動作。
元器件選擇
Rl選用1/2W金屬膜電阻器或碳膜電阻器;R2和R3選用1/4W或l/8W碳膜電阻器。
RP選用小型電位器或密封式可變電阻器。
RG選用亮阻小于3kΩ的光敏電阻器。
Cl選用耐壓值大于450V的滌綸電容器或CBB電容器;C2和C4選用耐壓值為16V的鋁電解電容器;C3選用滌綸電容器或獨石電容器。
VD選用1N4007硅整流二極管。
VS選用1/2W、9V的硅穩壓二極管。
VL選用φ5mm的發光二極管。
VT選用3A、400V的雙向晶閘管。
IC選用時基集成電路NE555型集成電路。
