彩燈控制器十二

出處：zbx1981 發布于：2008-08-28 00:00:00 | 1571 次閱讀

　　本例介紹的彩燈控制器，它能控制3路彩燈產生多變的色彩 (其中兩路彩燈交替閃亮，控制另一路彩燈漸亮漸暗變化)，可用于家庭、店面裝飾或作為節日彩燈。
　　電路工作原理

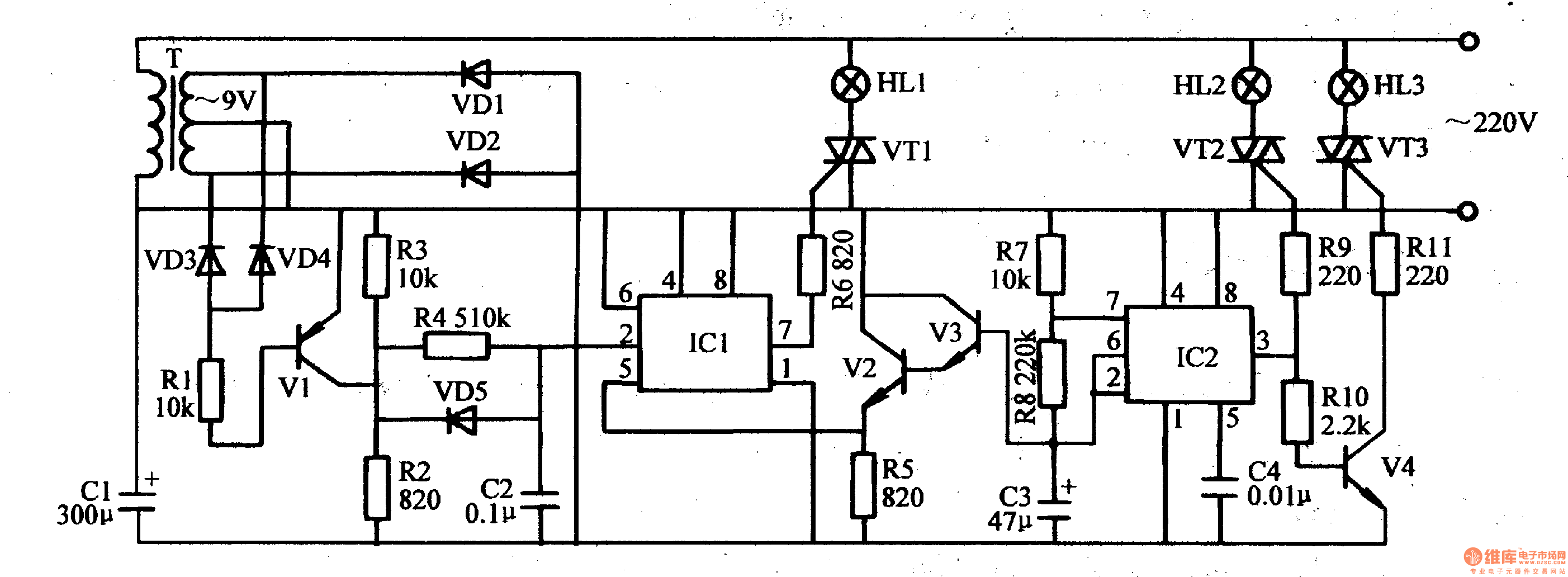

　　該彩燈控制器電路由電源電路、電子開關電路、單穩態觸發器、射極跟隨器、多諧振蕩器和控制執行電路組成，如圖1-126所示。

　　電源電路由電源變壓器T、整流二極管VDl、VD2、濾波電容器Cl組成。
　　電子開關電路由二極管VD3、VD4、電阻器Rl和晶體管Vl組成。
　　單穩態觸發器由時基集成電路ICl和電阻器R2-R5、二極管VD5、電容器C2組成。
　　射極跟隨器電路由晶體管V2、和電阻器R5組成。
　　多諧振蕩器由時基集成電路IC2、電阻器R7、R8和電容器C3、C4組成。
　　控制執行電路由晶司管VTl-VT3、電阻器R6、R9-Rll和晶體管V4組成。
　　交流220V電壓經T降壓、VDl和VD2整流及Cl濾波后，產生+9V(Vcc)電壓，作為Vl-V3和ICI、IC2的工作電源。
　　多諧振蕩器振蕩工作后，從IC2的3腳輸出周期為數十秒的振蕩脈沖信號，通過R9-Rll和V4控制Vt2和VT3交替導通與截止，從而控制兩組彩燈 (HL2和HL3)交替閃亮。
　　單穩態觸發器受控于電子開關電路和V2發射極的輸出信號。Vl在電網電壓過零時截止，其余時間內導通。Vl導通時，+9V電壓經Vl和R4對C2充電，使ICl的2腳電壓不斷上升，當該電壓上升至5腳控制電壓的1/2以上時，7腳呈低阻狀態;在VJ截止時，C2通過VD5和R2快速放電，使ICl的2腳電壓低于5腳控制電壓值的1/2時，7腳呈高阻狀態，C2兩端電壓的變化周期約2Oms，電壓波形為近似鋸齒波。
　　IC2第2腳、6腳上的近似三角波電壓經V3、V2隔離后加至ICl的5腳，使ICl的觸發電平隨著多諧振蕩器的工作頻率而改變。
　　VTl在lC1第7腳輸出電平的控制下，周期性地緩慢導通與截止，從而控制彩燈HLl漸亮漸暗地變化。
　　改變C3的電容量，可改變HL2、HL3閃亮變化的周期。
　　元器件選擇
　　Cl和C3均選用耐壓值為16V的鋁電解電容器;C2選用獨石電容器。
　　VDl-VD5選用1N4001或IN4007型硅整流二極管。
　　Vl選用S9015或3CG9015型硅PNP晶體管;V2和V3選用Sg014或3DG6、3DG9014型硅NPN晶體管;V4選用C8050或S8050、3DG8050型硅NPN晶體管。
　　VTl-VT3均選用TLC336A(3A、600V)的雙向晶閘管。
　　ICl和IC2選用NE555或5G1555、μA555型時基集成電路。
　　T選用3-5W、二次電壓為雙9V的電源變壓器。
　　HLl-HL3可選用市售的220V彩燈串，也可用多只220V、l0-2OW的彩色燈泡并聯使用。每路彩燈串的總功率應小于500W。
