彩燈控制器十一

出處：雨中情發布于：2008-08-28 00:00:00 | 1819 次閱讀

　　本例介紹的彩燈控制器，能控制3路彩燈往復循環點亮，可用于制作節日彩燈或廣告裝飾彩燈。
　　電路工作原理

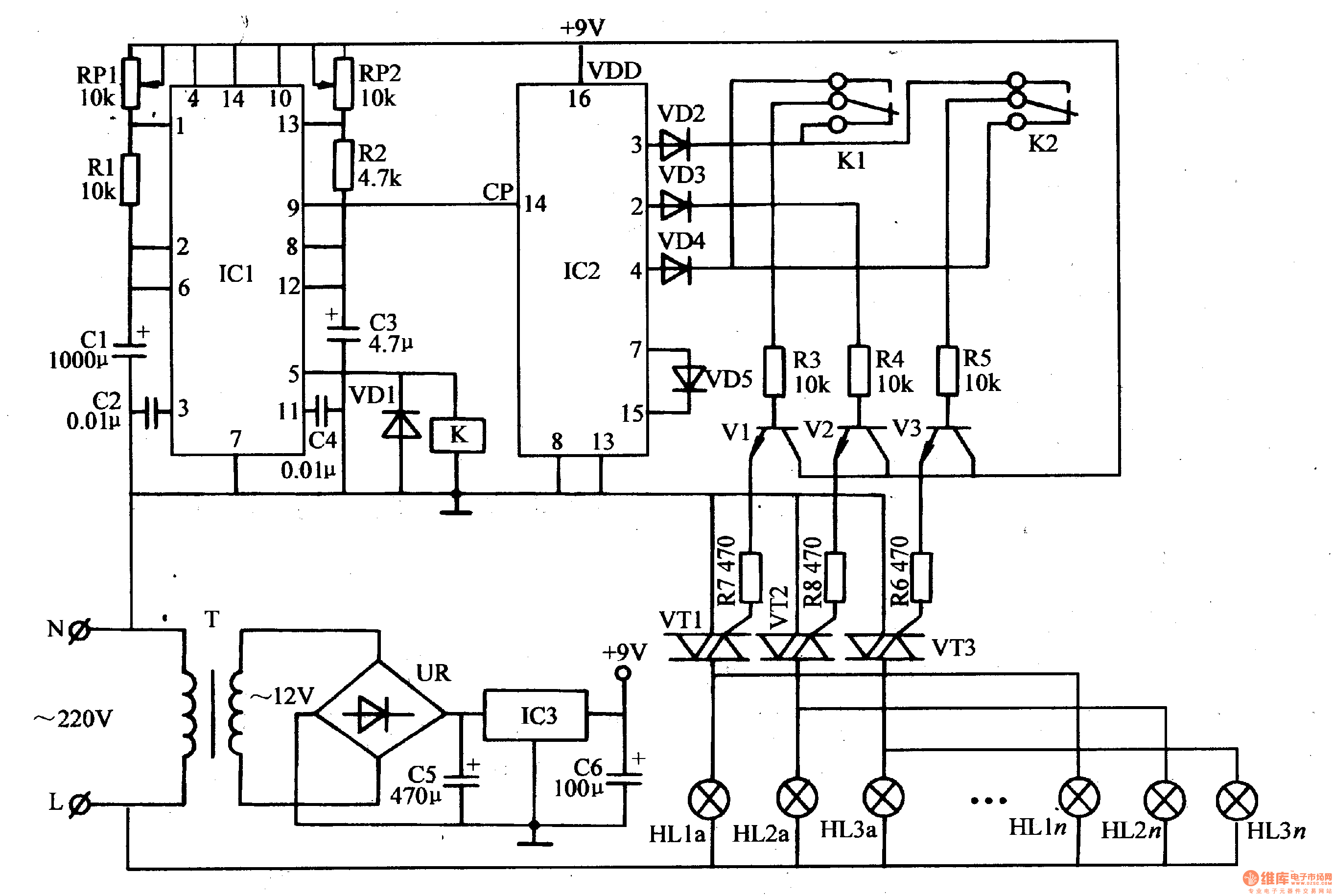

　　該彩燈控制器電路由電源電路、時鐘振蕩器、往復循環時間控制器、循環計數分配器和控制執行電路組成，如圖1-125所示。

　　電源電路由電源變壓器T、整流橋堆UR、濾波電容器C5、C6和三端穩壓集成電路IC3組成。
　　時鐘振蕩器由雙時基集成電路ICl內部的一個時基電路和電位器RPl、電阻器R2、電容器C3、C4組成。
　　往復循環時間控制器由ICl內部的另一個時基電路和電位器RP2、電阻器Rl、電容器Cl、C2、二極管VDl、繼電器K組成。
　　循環計數分配器由十進制計數/脈沖分配器集成電路IC2和二極管VD2-VD5組成。
　　交流220V電壓經T降壓、UR整流、C5濾波及IC3穩壓后，產生+9V電壓，供給ICl、 IC2和Vl-V3。
　　時鐘振蕩器通電工作后，從ICl的9腳輸出低頻振蕩信號，作為lC2的計數脈沖。IC2通電復位后開始計數，其YO-Y3端依次輸出高電平，使Vl-V3和VTl-VT3輪流導通，3路彩燈輪流發光。
　　往復循環時司控制電路是一個超低頻振蕩器，核電路振蕩工作后，從ICl的5腳輸出超低頻脈沖信號。當ICl的5腳輸出正脈沖時，K吸合，使Kl和K2的常開觸頭接通，常閉觸頭斷開;當ICl的5腳輸出負脈沖時，K釋放，Kl和K2的常閉觸頭接通，常開觸頭斷開。
　　在IC2的YO端 (3腳)輸出高電平時，若此時K吸合，則V3和VT3導通，第3路彩燈點亮;若此時K處于釋放狀態，則Vl和VTI導通，第l路彩燈HLla-HLln點亮。
　　當lC2的Yl端 (2腳)輸出高電平時，V2和Vm導通，第2路彩燈HL2a-HL2n點亮。
　　當IC2的Y2端 (4腳)輸出高電平時，若此時K吸合，則Vl和VTl導通，第1路彩燈點亮;若此時K處于釋放狀態，則V3和VT3導通，第3路彩燈HL3a-HL3n點亮。
　　當IC2的Y3端 (7腳)輸出高電平時，IC2強制復位 (7腳通過VD5與復位端相接)，Y0端又輸出高電平，開始第2輪循環。
　　調整RPl的阻值，可改變超低頻振蕩器的工作頻率，從而改變彩燈正、反向變換的速度。
　　調整RP2的阻值，可以改變時鐘振蕩器的工作頻率，從而改變彩燈移動閃亮的速度。
　　使用該彩燈控制器時應注意:電路與市電的相線 (L)、零線 (N)不能接錯，否則會損壞集成電路與晶刊管。
　　元器件選擇
　　Rl-R8選用1/4W碳膜電阻器或金屬膜電阻器。
　　RPl和RP2選用超小型電位器或有機實心可變電阻器。
　　Cl、C3和C5、C6均選用耐壓值為16V的鋁電解電容器;C2和C4選用獨石電容器或滌綸電容器。
　　VDl選用lN4007或1N400l型硅整流二極管;VD2-VD5均選用1N4148型硅開關二極管。
　　UR選用lA、5OV的整流橋堆。
　　Vl-V3均選用S9013或S9013、3DG9013型硅NPN晶體管。
　　VTl-VT3均選用3A、600V的雙向晶閘管，例如3CT系列或TLC336A等型號
　　ICl選用NE556型時基集成電路;IC2選用CD4017型十進制計數/脈沖分配器集成電路;IC3選用LM7809型三端集成穩壓器。
　　K選用4099系列的gV直流繼電器。
　　T選用3-5W、二次電壓為l2V的電源變壓器。
　　彩燈選用10-15W、220V的彩色燈泡，3路彩燈分別選用紅色、黃色和藍色 (也可根據自己的喜好而定)。每路彩燈用數十個彩色燈泡并聯，其總功率應低于500W。
