本例介紹的數控直流穩壓電源電路，采用數字集成電路來控制穩壓電路，使用者通過兩
只按鈕即可調節輸出電壓的高低，使用十分方便。
    電路工作原理

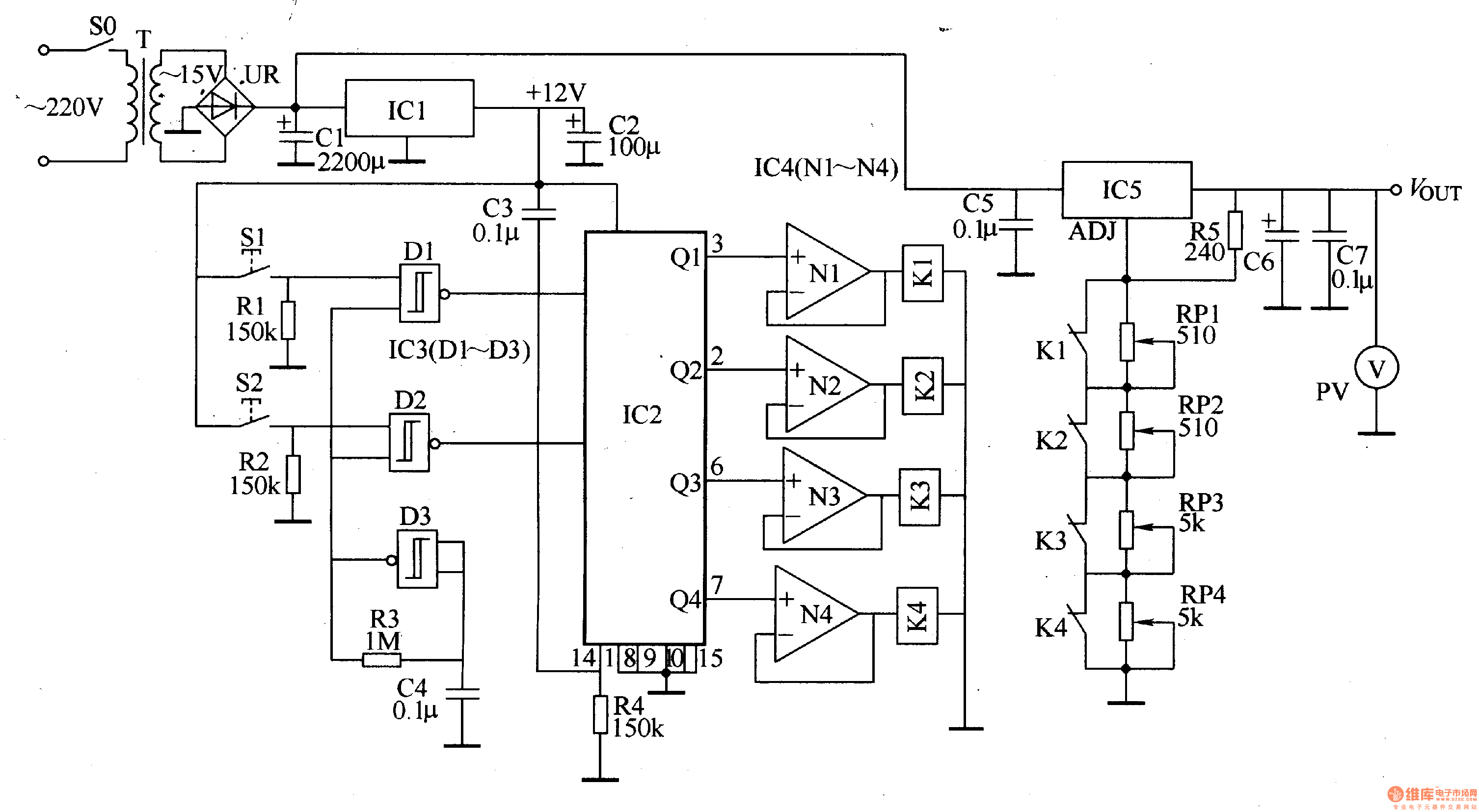

    該數控直流穩壓電源電路由+l2V穩壓電路、電壓控制電路和穩壓輸出電路組成，如圖5-26所示。

　　+l2V穩壓電路由電源開關SO、電源變壓器T、整流橋堆UR、濾波電容器CI、C2和三
端穩壓集成電路ICl組成。
　　電壓控制電路由電壓上升按鈕Sl、電壓下降按鈕S2、電阻器Rl-R4、電容器C3、C4、施密特觸發器集成電路IC3(Dl-D3)、可逆計數器集成電路IC2、運算放大器集成電路lC4(Nl-N4)和繼電器Kl-K4組成。
　　穩壓輸出電路由三端可調穩壓集成電路IC5、電阻器R5、電位器RPl-R叫、電容器Cl、"C5-C7、電壓表PV和Kl-K4的常閉觸頭組成。
　　接通SO，交流220V電壓經T降壓、UR整流及Cl濾波后，一路作為IC5的輸人電壓;另一路經ICl穩壓為+l2V，供給IC2-1C4。
　　lC2和1C3通電復位后，IC3內部的Dl和D2均輸出高電平，IC2的Ql-Q4端及IC4內部的Nl-N4均輸出低電平，Kl-K4處于釋放狀態，IC5的控制端 (ADn通過Kl-K4的常閉觸頭接地，此時輸出電壓為檔電壓。
　　按動一下Sl，Dl輸出一個低電平脈沖，IC2計數后，其Ql"端輸出高電平，通過Nl驅動Kl吸合，Kl的常罰觸頭斷開，IC5的控制端通過RPl和m-K4?？|頭接地，輸出電壓上升一個檔位。若連續按動51，則IC2的叨-Q4輸出端將輸出二進制邏輯數據 (見表5-1)，使Kl-悶逐個按二進制關系動作，輸出電壓逐檔上升 (共16檔)。若要降低輸出電壓，則可通過按動S2來實現。若開機后即按S2，則IC2的叩-Q4端均輸出高電平，Kl-K4均吸合，輸出電壓為檔電壓。
　　調整RPl-R叫的阻值，可以設定各檔電壓值。

元器件選擇
　　Rl-R4選用1/4W或1/8W金屬膜電阻器;R5選用1/2W金屬膜電阻器。
　　RPl-R閩均選用精密膜式可變電阻器"
　　Cl和C6均選用耐壓值為25V的鋁電解電容器;C2選用耐壓值為16V的鋁電解電容器;C3-C5和C7均選用獨石電容器。
　　UR選用2A、5OV的整流橋堆。
　　lCl選用LM7812或CW7812型三端穩壓集成電路;lC2選用CD40193型二進制可逆計數器集成電路;IC3選用CD4093或MCl4093型四施密特觸發器集成電路;IC4選用LM324型四運放集成電路;IC5選用LM317型三端可調集成電路。
　　S0選用250V、觸頭電流負荷為SA的電源開關;S1和S2均選用微型動合按鈕。
　　Kl-K4選用4098或4099型直流繼電器。
　　PV選用0-l5V直流電壓表。
　　T選用10-l5W、二次電壓為l5V的電源變壓器。
