簡易制作負離子發生器電路圖
出處：fuwz88 發布于：2010-05-12 00:00:00 | 8691 次閱讀
簡易負離子發生器 負離子增加，對人有催眠、止汗、鎮痛、增進食欲，使人精神爽快，消除疲勞的作用。

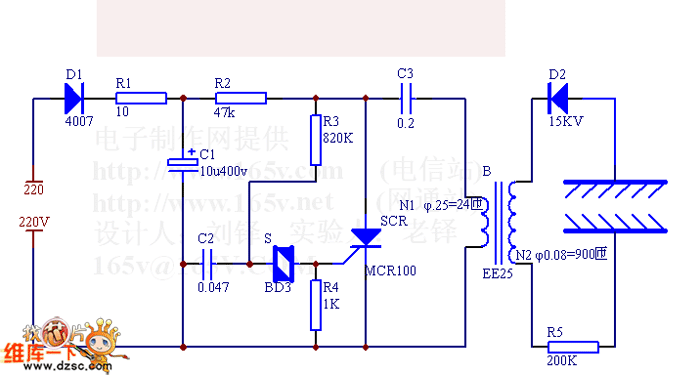

如圖是負離子發生器電路圖。220V交流市電經D1整流后向C3和C2充電，當C2充電至氖泡導通并觸發SCR導通時，C3經SCR、B的L1放電，經B感應升壓后，由D2反向整流得8kV直流高壓使發生器M的分子電離而產生負離子。
調整R3的阻值可以改變觸發頻率和輸出電壓。調整時必須注意安全，更換元件需撥下電源插頭。
