這幾種電路都可以在負載電阻rl 上獲得恒流輸出，但也存在差別：

　　種：由于rl 浮地,一般很少用

　　第二種：rl 是虛地,也不大使用

　　第三種：雖然rl 浮地,但是rl 一端接正電源端,比較常用

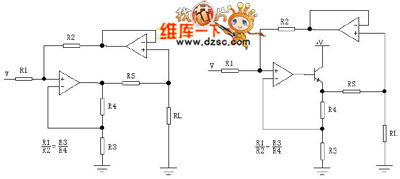

　　第四種：是正反饋平衡式,是由于負載rl 接地而受到人們的喜愛

　　第五種：和第四種原理相同,只是擴大了電流的輸出能力,人們?cè)谑褂弥谐３０央娮鑢2 取的比負載rl 大的多,而省略了跟隨器運放。

　　第六種是本人想的電路,也是對地負載。后邊兩種是恒流源電路。對比幾種v/i 電路,凡是沒有三極管之類的單向器件,都可以實現交流恒流,加了三極管之后就只能做單向直流恒流了。

　　第四和第五是建立在正負反饋平衡的基礎上的,如果由于電阻的誤差而失去平衡,會影響恒流輸出特性,也就是說,輸出電流會隨負載變化。而其他幾種電阻的誤差只會影響輸出電流的值,而不會影響輸出特性。如果輸出電流大,或者嫌三極管的集電極電流和發射極電流不相等,可以把三極管換成mosfet。
