在工業自動化領域，PLC（可編程邏輯控制器）的應用十分廣泛，而西門子 PLC 更是其中的佼佼者。西門子在 STEP 7 - Micro/WIN SMART 中正式推出了 Modbus RTU 主站協議庫（西門子標準庫指令），這使得 PLC 能夠通過 modbus 方式控制其他器件，實現對 Modbus RTU 從站的數字量、模擬量 I/O 以及保持寄存器的讀寫操作。下面將詳細介紹西門子 PLC 使用 Modbus 485 通訊傳輸接收數據的具體步驟。
首先要準備好相關設備和工具，包括電腦、S7 - 200smart st30 以及 485 通訊線。這里將以 S7 - 200smart 作為主站，電腦串口調試助手作為從站進行操作演示。關于接線部分，本文暫不詳細闡述。
調用 Modbus RTU 主站初始化和控制子程序，使用 SM0.0 調用 MBUS_CTRL 完成主站的初始化，并啟動其功能控制。各參數意義如下：
- EN（使能）：必須保證每一掃描周期都被使能，通常使用 SM0.0。
- Mode（模式）：為 1 時，使能 Modbus 協議功能；為 0 時恢復為系統 PPI 協議。
- Baud（波特率）：支持的通訊波特率有 1200、2400、4800、9600、19200、38400、57600、115200。
- Parity（校驗）：有多種校驗方式可供選擇，0 表示無校驗（通常默認選擇），1 表示奇校驗，2 表示偶校驗。
- Port（端口號）：0 代表 CPU 集成的 RS 485 通訊口，1 代表可選 CM 01 信號板。
- Timeout（超時）：主站等待從站響應的時間，以毫秒為單位，典型設置值為 1000 毫秒（1 秒），允許設置的范圍為 1 - 32767。需要注意的是，這個值必須設置足夠大以保證從站有時間響應。
- Done（完成位）：初始化完成后，此位會自動置 1。
- Error：表示有錯誤。

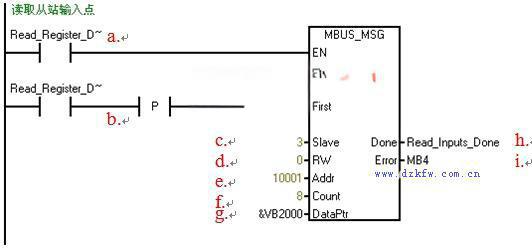

調用 Modbus RTU 主站讀寫子程序 MBUS_MSG，發送一個 Modbus 請求。各參數意義如下：
- EN（使能）：同一時刻只能有一個讀寫功能（即 MBUS_MSG）使能。建議每一個讀寫功能都用上一個 MBUS_MSG 指令的 Done 完成位來激活，以保證所有讀寫指令循環進行。
- First（讀寫請求位）：每一個新的讀寫請求必須使用脈沖觸發。
- Slave（從站地址）：可選擇的范圍是 1 - 247。
- RW（讀寫請求）：0 表示讀，1 表示寫。
- Addr（讀寫從站的數據地址）：可以選擇讀寫的數據類型，如 00001 至 0xxxx 表示數字量輸出，10001 至 1xxxx 表示數字量輸入，30001 至 3xxxx 表示模擬量輸入，40001 至 4xxxx 表示保持寄存器。
- Count（數據個數）：通訊的數據個數（位或字的個數）。需要注意的是，Modbus 主站可讀 / 寫的數據量為 120 個字（是指每一個 MBUS_MSG 指令）。
- DataPtr（數據指針）：如果是讀指令，讀回的數據放到這個數據區中；如果是寫指令，要寫出的數據放到這個數據區中。
- Done（完成位）：讀寫功能完成位。
- Error（錯誤代碼）：只有在 Done 位為 1 時，錯誤代碼才有效，不同的錯誤代碼代表不同的錯誤情況。

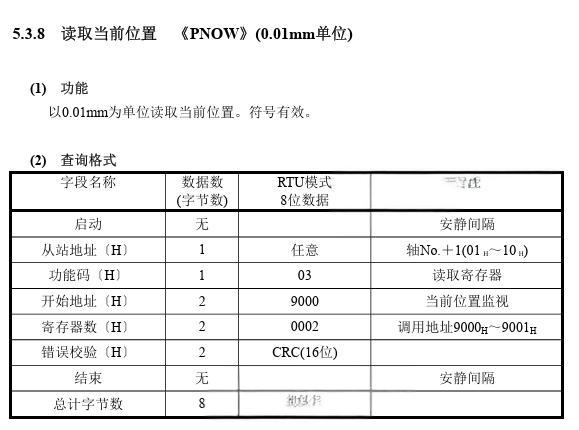

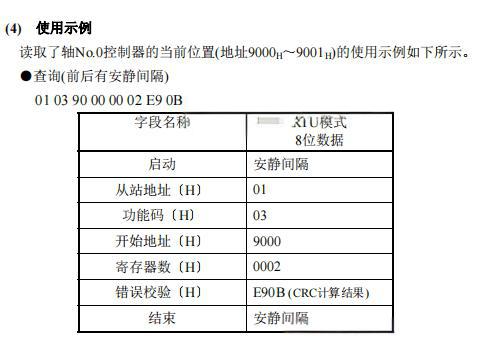

通常支持 485 通訊的器件給的使用說明書，其指令是 16 進制的字符串代碼，很難與當前 PLC 庫指令對應起來，尤其是命令地址。以 IAI 馬達給的使用說明書為例，該示例是 PLC 通過 modbus 去讀取馬達的位置，讀取控制器地址 9000 這個寄存器里面的數據。RW 填 0，表示去讀取數據。Plc 庫里面需要填的 Addr（e）是十進制，需要將 16 進制的 9000 轉成十進制，通過計算器得知：16#9000 = 36864，但實際使用讀取寄存器地址的時候需要 + 1，即 36865。由于這里是讀取寄存器，所以 Addr = 436865。count 是寄存器數量，按照示例，這里有 2 個寄存器，所以 count 填 2。
通過串口調試助手來測試，接通 M15.0 發送信號，串口調試助手收到了 PLC 發送的信號，且收到的數據與 IAI 操作手冊示例一致，測試成功。
- 只有在操作被控方寄存器的時候（無論讀取還是寫入），轉換的成十進制的地址后位需要加個 4。
- 注意發送命令和讀取命令的字符長度，需要正確填寫。
- 需要注意波特率要填寫正確，與被控方保持一致，否則發出去的信號與收到的信號不相符。
- 發出去的內容填寫到 DataPtr 中。

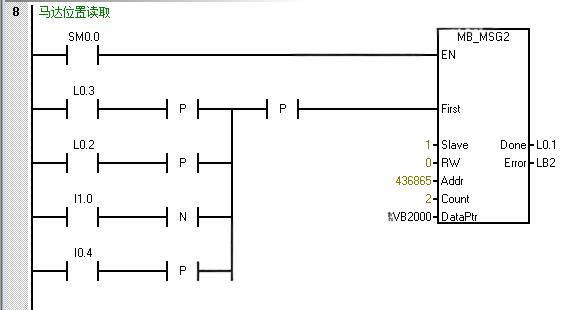

通過 MB_MSG，向 1 號從站讀取從 36865（Addr）這個地址開始 2 位（Count）的數據，并把讀取到的數據寫入 VB2000；如果是寫入，則是將 PLC 的 VB2000 開始的 2 位寄存器內的數據，寫入到 1 號從站的 36865 寄存器中。
總之，掌握西門子 PLC 使用 Modbus 485 通訊傳輸接收數據的方法，對于工業自動化系統的設計和維護具有重要意義。在實際應用中，要嚴格按照步驟操作，并注意相關的注意事項，以確保通訊的穩定和數據的準確傳輸。
