在當今通信工程領域，隨著人工智能（AI）技術的迅猛發展，AI 數據訓練及應用對算力和網絡的需求呈爆發式增長，涉及海量的數據傳輸和實時交互。光模塊作為網絡中設備之間傳輸數據的 “快遞員”，為 “算力高速公路” 承載著海量數據的收發，其重要地位愈發凸顯。下面我們將全方位深入了解光模塊。

光模塊的定義與應用

光模塊是一種實現電信號與光信號相互轉換的關鍵器件。在發送端，它將電信號轉換為光信號，通過光纖進行傳送；在接收端，則把光信號再轉換回電信號。光模塊的應用極為廣泛，網絡中的路由器、交換機、服務器和存儲設備等的無縫連接和協作都離不開它。

光模塊的組成

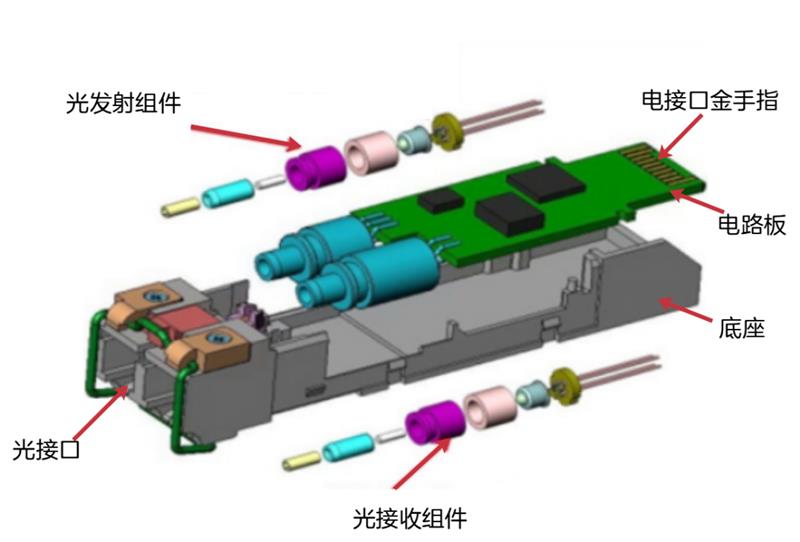

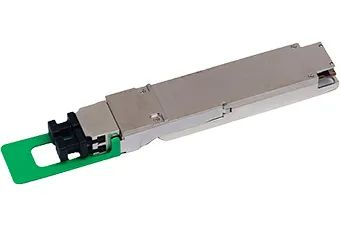

光模塊通常主要由光發射組件、光接收組件、光接口、底座、電路板和電接口金手指等部分構成。這些組件協同工作，確保光模塊能夠高效、穩定地實現信號轉換和傳輸。

光模塊的速率

光模塊接口速率指每秒傳輸比特?cái)?shù)，常見單位有 Mbps、Gbps 及 Tbps。目前，光模塊的主要傳輸速率包括 1Gbps、10Gbps、25Gbps、 40Gbps、100Gbps、200Gbps、400Gbps、800Gbps 等。隨著通信技術的不斷發展，對光模塊速率的要求也在持續提高。

光模塊的封裝

封裝可簡單理解為光模塊的外觀和接口形式。封裝標準由標準化組織確定，這使得各個廠商生產的光模塊能夠兼容、互聯互通。光模塊行業中使用多的標準化組織是 IEEE（電氣與電子工程師學會）和 MSA（Multi - Source Agreement，多源協議） ，其中 MSA 是對 IEEE 標準的補充。
常見的光模塊封裝有 GBIC、SFP、SFP +、SFP28、QSFP +、QSFP28、CFP、CFP2、CFP4、CFP8、QSFP - DD、OSFP 等。

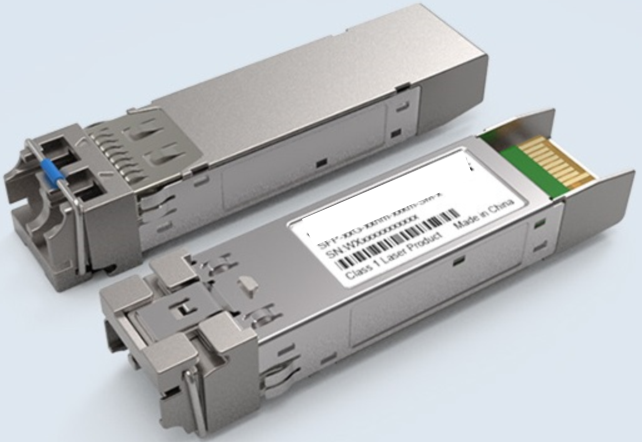

• SFP（Small Form - Factor Pluggable）：小封裝可熱插拔，是 GBIC 光模塊的升級版本，支持熱插拔，體積比 GBIC 減少一半，支持千兆和百兆速率。




• SFP +（Small Form - factor Pluggable Plus）：增強型小封裝可熱插拔，與 SFP 具有相同外觀尺寸，但功耗更小、速率更高，支持萬兆速率。




• SFP28（Small Form - factor Pluggable 28）：小封裝可熱插拔 28，是 SFP + 的升級版，外觀尺寸相同，可支持單通道 25Gbps 速率。

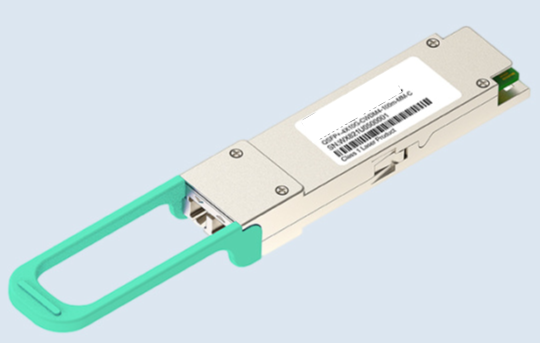

• QSFP +（Quad Small Form - factor Pluggable Plus）：四通道增強型小封裝可熱插拔，同時支持 4 通道傳輸，單通道可支持 10Gbps 速率，通過 4 通道傳輸實現 40Gbps 速率。

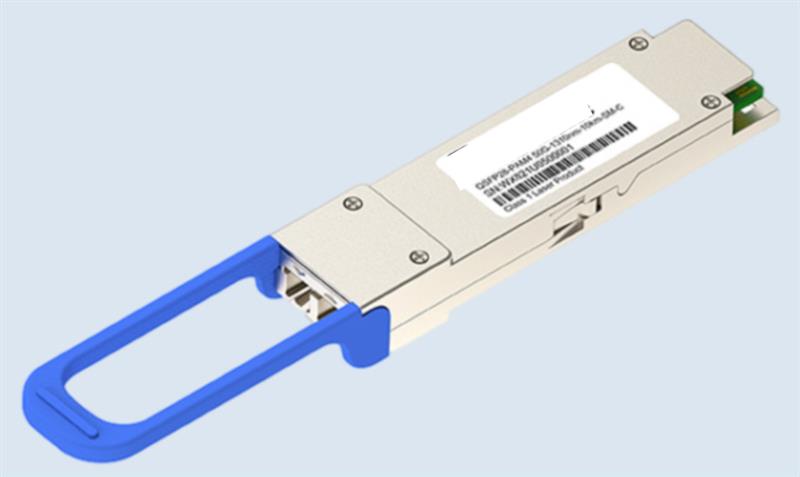

• QSFP28（Quad Small Form - factor Pluggable 28）：四通道小封裝可熱插拔 28，同時支持 4 通道傳輸，單通道可支持 25Gbps 到 40Gbps 速率，通過 4 通道傳輸實現超 100Gbps 速率，與 QSFP + 外觀尺寸相同，但速率不同。

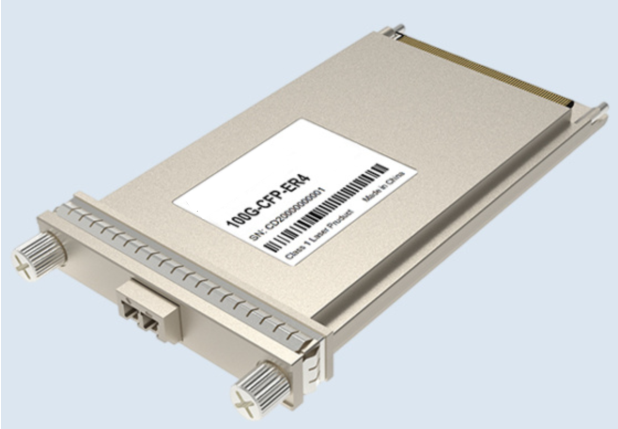

• CFP/CFP2/CFP4/CFP8（C Form - factor Pluggable）：C 型可插拔，CFP 光模塊傳輸速率范圍為 100Gbps ~ 400Gbps，是在 SFP 基礎上設計，尺寸更大。CFP2 的尺寸是 CFP 的二分之一，CFP4 的尺寸是 CFP 的四分之一，CFP8 是針對 400G 的封裝類型。




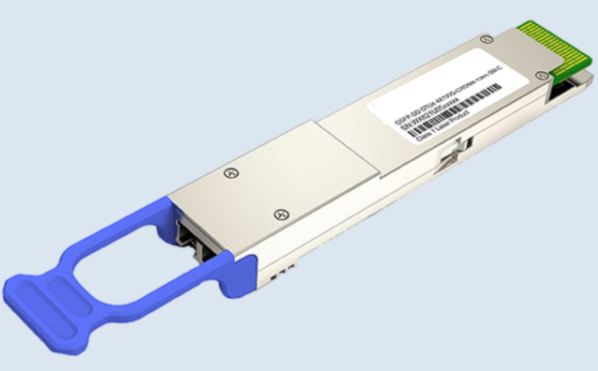

• QSFP - DD（Quad Small Form - factor Pluggable - Double Density）：雙密度四通道小型可插拔封裝，可兼容 QSFP +/QSFP28 等 QSFP 封裝，將 QSFP 的 4 通道增加為 8 通道，單通道速率可達 25Gbps、50Gbps、100Gbps，可支持 200Gbps、400Gbps 或 800Gbps 速率。




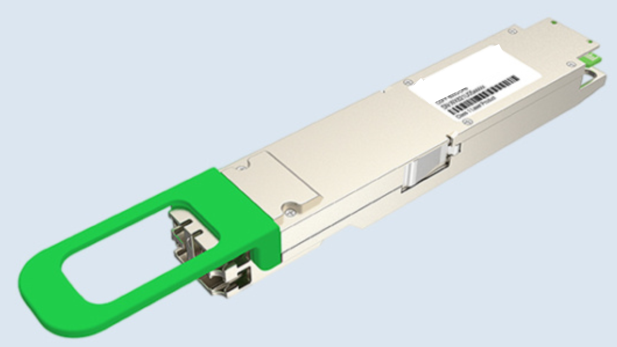

• OSFP（Octal Small Form - factor Pluggable）：八通道小型封裝熱插拔，具有 8 個高速電氣通道，每個通道速率可達 100Gbps，總帶寬可支持 200Gbps、400Gbps、800Gbps 以及 1.6Tbps 速率，尺寸比 QSFP - DD 略大。




隨著光模塊性能和傳輸帶寬的提升，其封裝方式也在不斷演進，朝著更高傳輸速率、更小尺寸、更低功耗與更高密度的方向發展。

光模塊的傳輸距離

光模塊的傳輸距離分為短距、中距和長距三種，一般認為 2 km 及以下為短距離，30 km 及以上為長距離。實際使用中，光信號在光纖中傳輸會受到損耗和色散的限制。

• 損耗：指光信號在光纖介質中傳輸時強度逐漸減弱的現象，單位以 dB/km 表示。光信號的損耗主要來源于光纖材料吸收損耗、散射損耗、彎曲損耗以及連接器 / 接頭損耗等。通常，單模光纖相對多模光纖損耗較小。
• 色散：指不同頻率或不同模式的光信號在光纖中傳播速度不同，導致光脈沖展寬，引起信號失真的現象，單位以 ps/(nm?km) 表示。色散會使相鄰脈沖重疊，導致誤碼率升高，限制光纖的傳輸速率和無中繼傳輸距離。

光模塊的傳輸模式

根據光信號在光纖中的傳輸模式，光纖可分為單模光纖（SMF）和多模光纖（MMF），相應地，光模塊也分為單模光模塊和多模光模塊。

• 單模光模塊：與單模光纖配套使用，單模光纖纖芯較細，使用光的單一模式傳送信號，傳輸過程中色散較小，傳輸容量大，通常用于長距離傳輸。
• 多模光模塊：與多模光纖配套使用，多模光纖纖芯較粗，使用光的多種不同模式傳送信號，傳輸過程中色散較大，傳輸性能比單模光纖差，但成本低，適用于較小容量、短距傳輸。

光模塊的中心波長

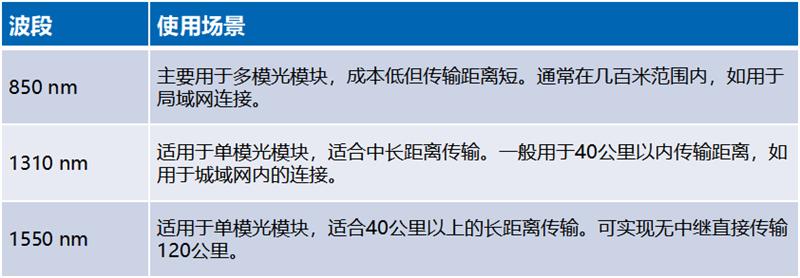

中心波長指光信號傳輸所使用的光波段，單位為 nm（納米）。中心波長越長，光信號在光纖中的損耗越小，傳輸距離越遠。常用的光模塊中心波長主要有 850 nm 波段、1310 nm 波段以及 1550 nm 波段。

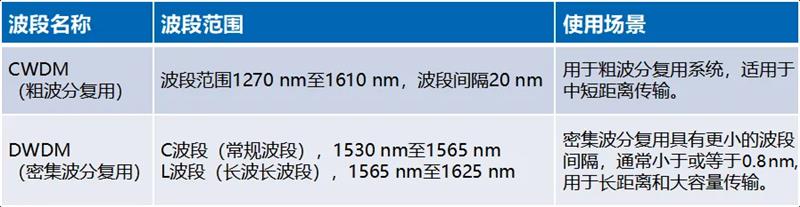

除上述三種波段外，還有用于波分系統的 CWDM 和 DWDM 波段。這些波長在設備上呈現為 “彩光” 光模塊，通過不同顏色的光（即不同波長）來傳輸數據，每個顏色代表一個獨立的數據通道，從而在單根光纖上實現多個波長信號的傳輸，極大地提高了光纖的傳輸容量和效率。而 850 nm、1310 nm 和 1550 nm 波段由于中心波長相對單一，也稱為 “灰光” 或 “黑白光”，更適合用于短距離、低成本的網絡連接，例如 IP 網絡場景。

光模塊的光功率

光模塊光功率是衡量光模塊性能的參數之一，包括發射光功率、接收光功率、過載光功率和接收靈敏度等指標，直接影響光纖通信系統的穩定性與傳輸質量。

• 發射光功率：指光模塊發送端光源發出的光強度，單位為 dBm，需保持穩定以確保信號傳輸質量。
• 接收光功率：表示接收端可識別的平均光功率范圍，下限為接收靈敏度值，上限為過載光功率，單位為 dBm。
• 過載光功率：又稱為飽和光功率，指光模塊接收端能承受的輸入光功率，單位為 dBm，當接收光功率大于過載光功率時會導致誤碼，甚至設備損壞。
• 接收靈敏度：指光模塊在滿足一定誤碼率條件下的可接收光功率，單位為 dBm。

光模塊的接口類型

光模塊對接光纖時的物理連接器類型常見的有 SC、LC、MPO 等。

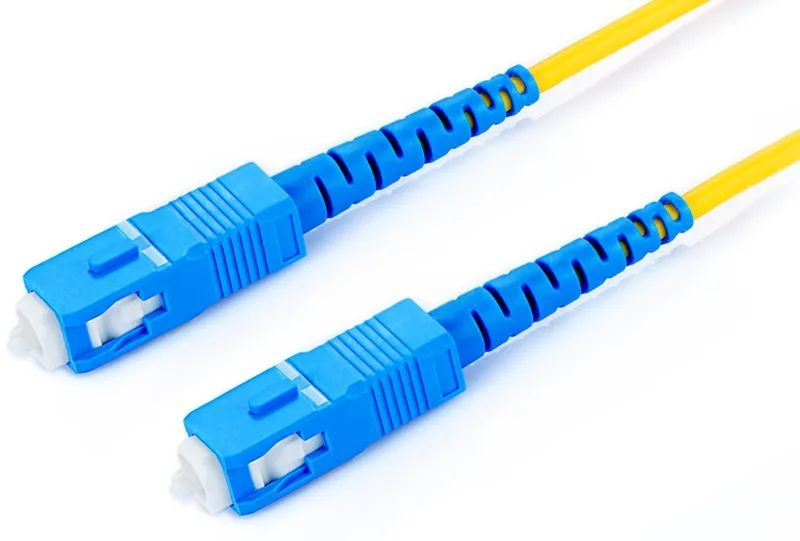

• SC（Square Connector）：一種標準的方形光纖連接器，具有良好的穩定性和耐用性。初設計用于接入網絡中的用戶端設備，現在也廣泛應用于各種網絡環境。




• LC（Little Connector）：一種小型化的光纖連接器，具有較小的尺寸和較高的精度，可用于單模或多模光纖，廣泛應用于數據中心、電信網絡等高密度布線環境。




• MPO（Multi - fiber Push On）：一種多芯光纖連接器，可以同時連接多根光纖，通常用于高密度布線環境中的并行數據傳輸，如數據中心內部的服務器互聯或交換機之間的高速鏈路。




光模塊的命名

不同廠家對光模塊命名有各自的規則，IEEE、MSA 等組織也提供了規范標準。以 100G 光模塊為例，IEEE 802.3 定義的命名規范包含了多種參數信息。

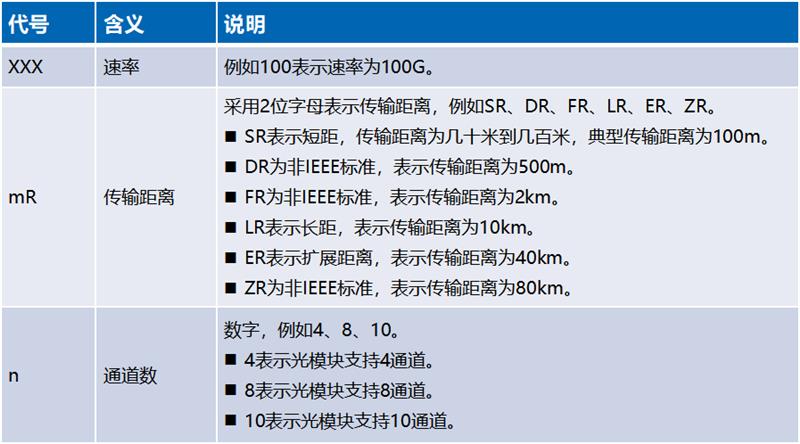

例如，某 100G 光模塊命名為 100GBASE - LR4，表示光模塊速率為 100 Gbps、支持的傳輸距離為 10 km、光模塊支持 4 通道。在實際使用中，一些廠家的光模塊命名還包括了封裝類型，如 QSFP28 - 100G - S40K，其中 QSFP28 表示封裝類型為 QSFP28，100G 表示光模塊的接口速率，S 表示單模，40K 表示支持的傳輸距離為 40 km。總之，不同廠家的光模塊命名雖有差異，但通常包含封裝類型、傳輸速率、光纖類型、傳輸距離、工作波長等信息。

光模塊的新技術

光模塊制造的在于封裝技術。目前，COB（Chip on Board，板上芯片）為高速光模塊的主流封裝方案。COB 通過將裸芯片（光芯片與電芯片）直接貼裝在 PCB 基板上，并采用引線鍵合實現電氣連接，顯著提升了集成度，同時具備體積小、散熱好、成本低等優勢，廣泛應用于 400G、800G 等高速模塊中。

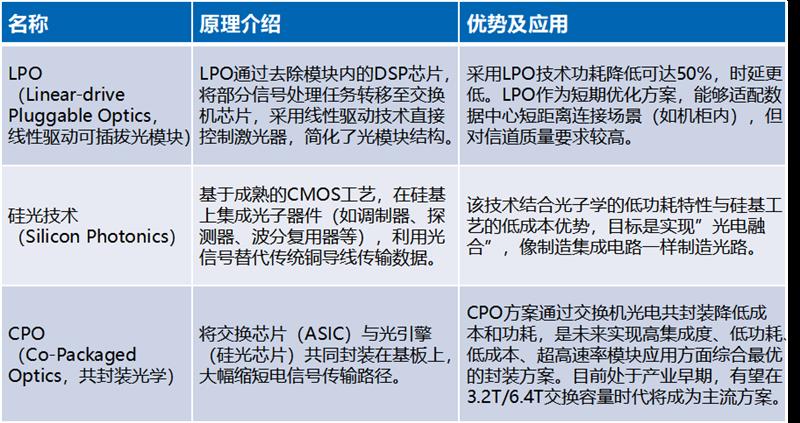

為滿足網絡對更高帶寬和更低功耗的需求，光模塊技術正沿著一條清晰路徑不斷演進，主要方向包括以下三種關鍵技術。
