在上篇文章中我們了解到，在智能輔助駕駛技術不斷發展的背景下，傳統 CAN 協議憑借成本低、抗干擾強的特性，在汽車電子系統中得到了廣泛應用。然而，隨著高階輔助駕駛對數據量和實時性要求的不斷提高，第三代 CAN 通信協議 ——CAN XL 應運而生。它憑借更高的通訊效率以及與 CAN FD 的兼容性，顯著提升了毫米波雷達的通信能力。CAN XL 不僅有效解決了帶寬瓶頸、減少了總線數量，還能在保證通信質量的同時降低系統成本。本文將以實際雷達通信架構為例，深入剖析 CAN XL 在三種 5 顆毫米波雷達（5R）配置方案中的通信能力，展示其如何成為高階輔助駕駛通信方案中的 “黃金搭檔”。

5 顆毫米波雷達（5R）方案的通訊架構

隨著市場對高階輔助駕駛系統裝配率的要求逐漸提高，越來越多的主機廠選擇全車搭載 5 顆毫米波雷達的方案，即 1 顆前向雷達和 4 顆角雷達。我們根據性能要求假設了三種使用場景，并分別介紹了當前 CAN FD 通訊連接形式以及升級至 CAN XL 所帶來的優勢。

圖 1 5R 方案通訊架構示意圖

CAN XL 在 Premium 和 High-End 場景中：顯著提高信號質量、減少總線數量

在整車中央大腦算力日益豐富的情況下，集中式電子電氣架構要求傳感器向中央大腦發送 “點云” 數據以進行傳感器融合。目前，Premium 和 High-End 的 5R 配置通常采用 5 條點對點（P2P）的 CAN FD 總線，將 5 顆毫米波雷達分別與 ADAS ECU 連接。

圖 2 Premium 和 High-End 場景 CAN 節點連接示意圖（注：此圖為 CAN 節點連接形式示意圖，不代表真實拓?fù)浣Y(jié)構）

我們通過理論計算發現，在 Premium 和 High-End 場景下，5 Mbps 速率的 CAN FD 總線負載率高達 50% 以上，甚至達到 87%，這在實際使用中通常是難以接受的。而采用 CAN XL 作為通信媒介時，其在速率和帶寬方面的優勢使得我們僅需 2 條總線即可連接 5 顆毫米波雷達（前雷達采用 P2P 與 ADAS ECU 相連，4 顆角雷達采用線型總線與 ADAS ECU 相連）。在 20 Mbps 的 CAN XL 網絡中，總線負載顯著降低至 40% 左右，且前雷達的傳輸能力更強，傳輸 2000 個點云時總線負載僅為 39%。

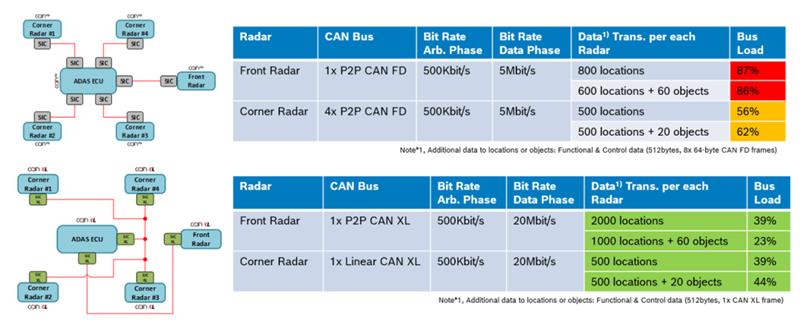

圖 3 Premium 和 High-End 場景總線負載率對比

此外，CAN XL 還具有成本優勢。與 CAN FD 需要 5 個點對點（P2P）連接相比，CAN XL 方案僅需 1 個線型（Linear）總線和 1 個點對點（P2P）的 CAN 總線。對于每個與 ADAS ECU 的連接，都需要外部組件（如收發器、扼流圈、EMC 元件、連接器、線纜等）。采用 CAN XL 方案時，ADAS ECU 僅需 2 個總線接口，而 CAN FD 方案需要 5 個總線接口。CAN XL 雷達方案所需外部元件數量?jī)H為 CAN FD 方案的 40%，這種較低的成本（更少的外部組件）抵消了支持 20 Mbit/s 速率的 CAN SIC XL 收發器的較高成本。相較于 CAN FD 方案，CAN XL 雷達方案既能實現更高的性能，又能降低總體成本。

CAN XL 在 Mid-End 場景中：通過混合網絡逐步提升信號質量

Mid-End 場景屬于經濟型配置方案，由于雷達傳感器僅傳輸目標數據，數據量相對較小，通常采用 3 條 CAN FD 總線進行連接：前雷達通過 1 條點對點（P2P）總線、4 顆角雷達兩兩組合成 2 路線型總線（Linear）連接 ADAS ECU。目前市場普遍使用 2 Mbps 的 CAN FD，可獲得相對不錯的總線負載率。

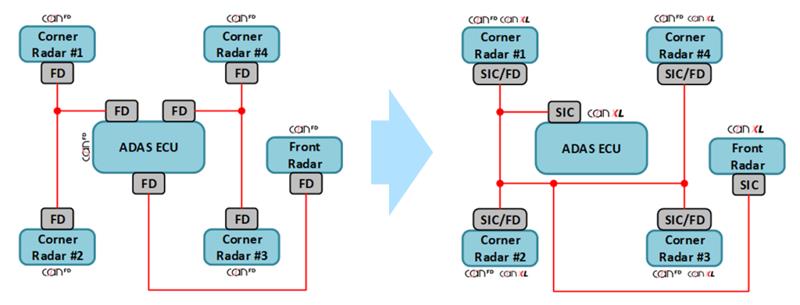

圖 4 Mid-End 場景 CAN 節點連接示意圖（注：此圖為 CAN 節點連接形式示意圖，不代表真實拓?fù)浣Y(jié)構）

我們嘗試使用混合網絡（Mixed-Network）將 3 條 CAN 總線整合為 1 條 CAN 總線，即在混合網絡總線中傳輸兩種速率和協議的 CAN 數據（CAN FD 數據和 CAN XL 數據）。首先，將前雷達和 ADAS ECU 更新為 CAN XL 接口，其他雷達維持 CAN FD 接口。在 2 Mbps CAN FD + 8 Mbps CAN XL 的配置下，總線負載率為 61%，這是因?yàn)?3 條總線的數據被合并到 1 條總線上。

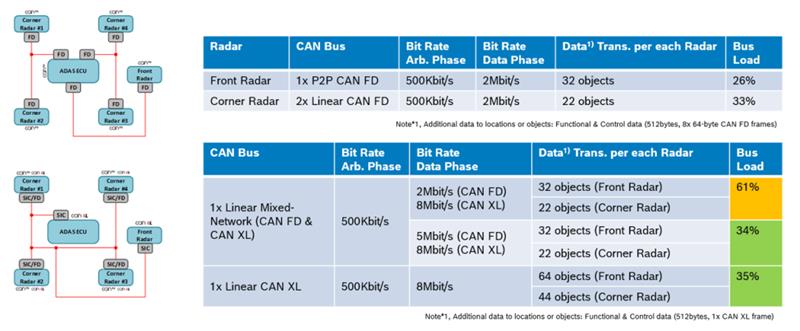

圖 5 Mid-End 場景不同配置總線負載率對比

繼續提高速率，采用 5 Mbps CAN FD + 8 Mbps CAN XL 的配置可獲得不錯的總線負載率（34%）。當角雷達也升級為 CAN XL 接口后，在 8 Mbps 純 CAN XL 的網絡下，即使數據量翻倍（前雷達傳輸 64 個目標，角雷達傳輸 44 個目標），總線負載率仍可維持在 35%。

相較于采用 1 條點對點（P2P）連接加 2 條線型（Linear）的總線方案，使用 1 條總線型的解決方案可實現更低成本。正如之前的雷達架構所驗證的，CAN SIC 收發器成本的增加，通過減少外部組件的使用得到了有效抵消。這種優化使得雷達解決方案在實現更高性能的同時，整體成本進一步降低。

總結

本文論證了在車載毫米波雷達應用中，更先進的 CAN XL 通信協議為雷達數據傳輸帶來的諸多好處。下圖展示了經典 CAN、CAN FD 和 CAN XL 三種通訊協議在不同速率下的凈比特率比較。顯然，由于 CAN XL 協議的有效載荷可達到 2048 字節，相比經典 CAN 和 CAN FD，CAN XL 的凈比特率具有明顯優勢，這表明使用 CAN XL 通訊協議可以顯著改善 CAN 網絡的通信質量。相信隨著技術的不斷發展和成熟，CAN XL 將成為智駕輔助系統的典型通信接口。
