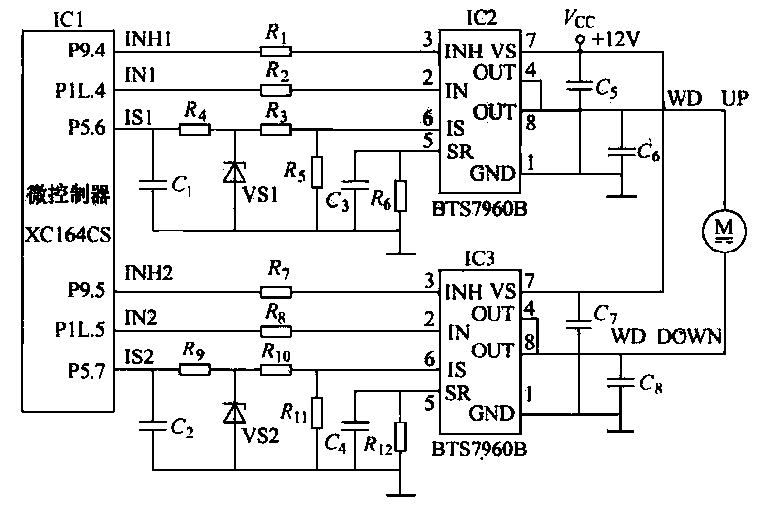

采用兩個半橋智能功率驅動芯片BTS 7960B組合成一個全橋驅動器，驅動直流電動機轉動，使車窗上升或下降。BTS7960B是應用于電動機驅動的大電流半橋集成芯片，它帶有一個P溝道的高邊MOSFET、一個N溝道的低邊MOSFET和一個驅動1C.P溝道高邊開關省去了電荷泵的需求，因而減少了電磁干擾（ EMI）。集成的驅動IC具有邏輯電平輸入、電流診斷、斜率調節、死區時間產生和超溫、過壓、欠壓、過流及短路保護的功能。BTS7960B的通態電阻典型值為16mfl，驅動電流可達4.3A,因此即使在寒冷的冬天，仍能保證車窗的安全啟動。調節SR引腳外接電阻的大小可以調節MOS管導通和關斷時間，具有防電磁干擾功能。1S引腳是電流檢測輸出引腳。INH引腳為使能引腳，IN引腳用于確定哪個MOSFET導通。當lN-1且INH-l時。高邊MOSFET導通，輸出高電平，當IN=O,且INH-1時，低邊MOSFET導通，輸出低電平，16位微控器XC164CS控制。BTS7960B的開關動作，同對對系統狀態進行定時監控。接收合適的故障反饋信號，并通過車載網絡（CAN總線）實現與中央車身控制器的故障信息和按鍵控制信息的交換，從而及時在用戶界面上顯示故障內容，井對電動車窗進行實時控制I為了避免車窗電動機啟動瞬間出現電流尖峰。通過對下橋臂開關管進行頻率為20kHz的脈寬調制（PWM）信號控制，實現軟啟動功能。
