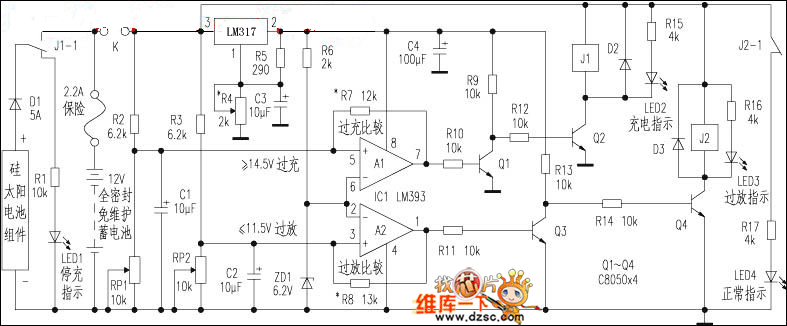

這個太陽能充電控制裝置，其功能是調節從光電板流入可充電的電池電源。它易于安裝，浮動電壓由一個電位器調節，控制器具有均流充電、自動溫度補償和極性反接保護功能。

　　該電路的設計目標是高效，簡單，可靠和使用的現場可更換的部件。該電路的設計是無線電靜默，這使得它適合于業余無線電應用。一個標稱電壓12V,最 大輸出電流20安培的太陽能電池板，和一個額定容量為400VA的鉛酸蓄電池或其他可充電電池，再加上這個太陽能充電控制器，就組成了一個中等功率的太陽 能供電系統。

　　太陽能電池板的輸出電流和電池的容量相匹配是很重要的。蓄電池典型的充電電流為容量的1/20（原文如此，但通常會認為是1/10），所以 100VA的電池應配以輸出電流不大于5安培的太陽能電池板。是檢查電池制造商的數據表來找到允許充電電流，然后選擇一個太陽能電池板，不超過該 值。另一方面，如果太陽能電池板的輸出電流過低時，電池可能永遠不會完全充電。

　　使用

　　電路連接好后，把太陽能電池板放在陽光下，電池會充電。當電池電量低時，陽光照射在光伏電池上，LED將變成紅色。當電池充至浮充電壓時，LED會交替紅/綠閃爍。當太陽下山時，LED將關閉。

　　在系統中，電池往往是深放電，平衡開關應該偶爾開啟一段幾個小時到一整天，這大大增加了電池的弱細胞的電荷。
