Y/△啟動的三相電動機堵轉保護電路

出處：大金發布于：2007-12-04 00:00:00 | 1557 次閱讀

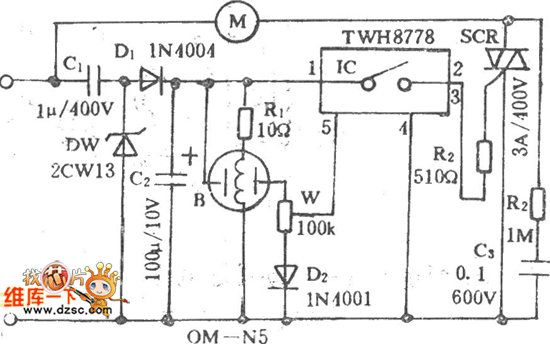

如圖所示電路可防止啟動的三相電動機常因機械故障發生堵轉現象。R1為取樣電阻。電動機發生堵轉時，強大的電流經TA產生的信號由VC2整流、C1濾波、RP、R2對取樣信號分壓，并提取部分信號供執行元件放大、整形，從而觸發晶閘管VS導通，使繼電器K吸合，其常閉觸點斷開，電動機失電停車，避免定子繞組燒毀。
