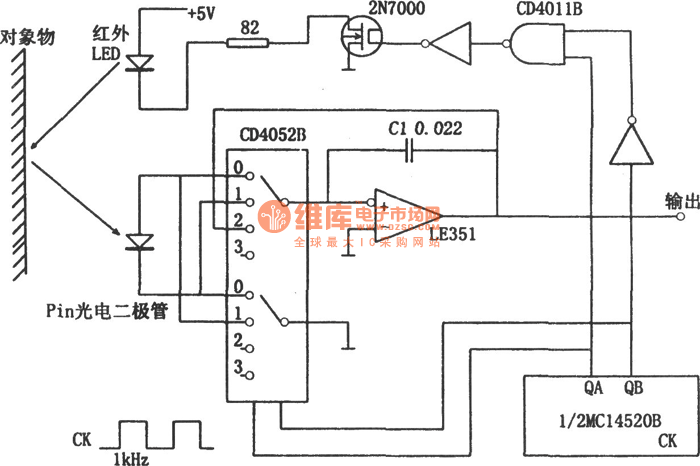

計數器的光強度檢測電路原理圖
出處:maychang 發布于:2011-08-30 10:40:41 | 4640 次閱讀
圖中的感光元件(針形光電二極管)直接限1/F(電流-頻率)變換器連接,于是光強度原封不動地變換成脈沖頻率。這種方法限前述的方法相同,只要改變方向進行積分,并同時對光源進行控制,積分器使用計數器,若采用可逆計數器,便可倒轉積分方向。T3區間的計數器輸出,就是無外部影響的光強度測定值。該電路在檢測端將信號變換成脈沖,故在傳輸線路中不會使信號惡化。同樣,該電路除了可用于各種光電測量外,還可以用于霍爾元件的磁性測量。
