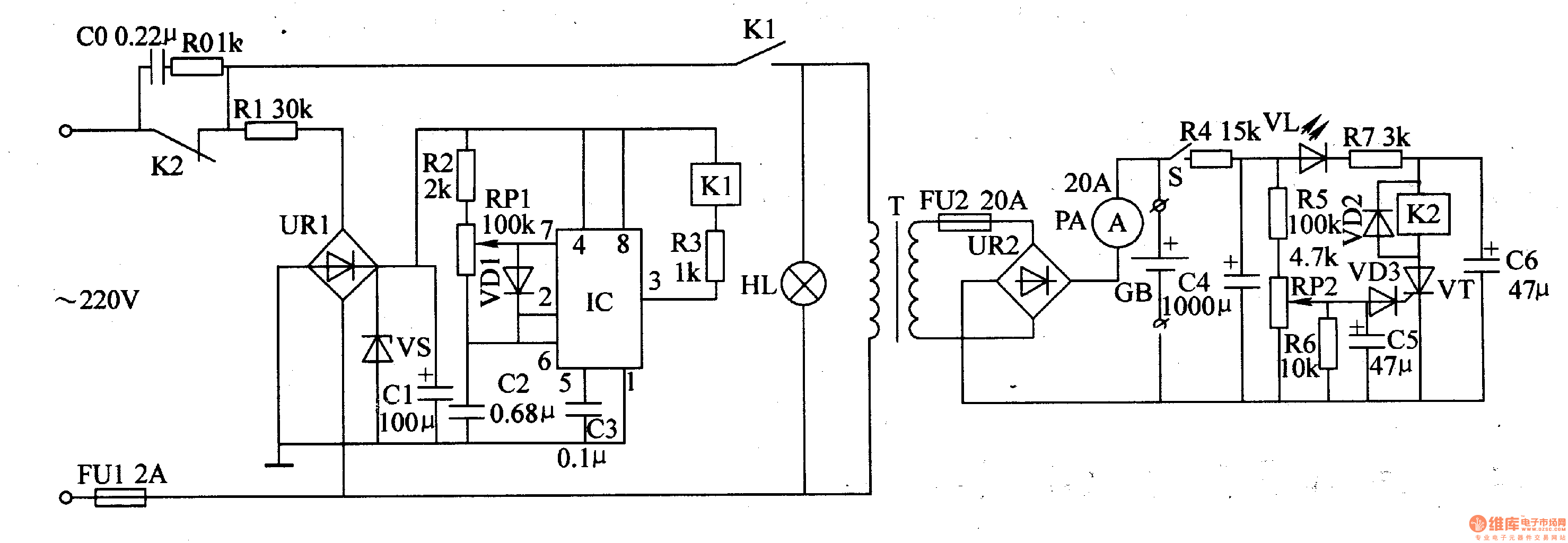

NE555是屬于555系列的計時IC的其中的一種型號，555系列IC的接腳功能及運用都是相容的，只是型號不同的因其價格不同其穩定度、省電、可產生的振蕩頻率也不大相同；而555是一個用途很廣且相當普遍的計時IC，只需少數的電阻和電容，便可產生數位電路所需的各種不同頻率之脈波訊號。
　　過VD2傳給C2；當輸出再次變?yōu)楦唠娖綍r，C3通過C2和VD3充電；當輸出再次變?yōu)榈碗娖綍r，C3中的電荷通過VD4傳給C4，這樣使輸出電壓值大約是電源電壓的兩倍。

　　圖2-59是簡單正極性DC/DC變換器電路，NE555工作于多諧振蕩其方式，振蕩頻率為3KHz。C1，C2，VD1，VD2構成倍壓電路。輸入電壓范圍為4.5~16V，輸出電壓為輸入電壓的兩倍。C3用于濾除輸入電源內阻引起的紋波電壓。

　　圖2-60是正極性DC/DC變換器電路，原理與圖2-59相同，只是在輸出端增設電容和二極管構成的倍壓電路，使輸出電壓增大1倍。圖2-61是NE555構成正負輸出的降壓電路，它是一種可調雙極性穩壓電源，工作效率可達85%以上。
