下面介紹一款簡單的，但有效的短波天線放大器，供大家參考。

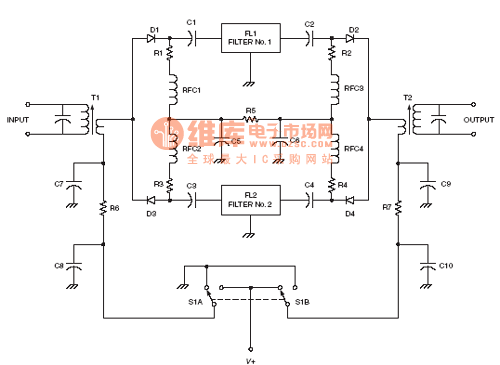

　　你千萬別看這個放大器簡單，假如你去試驗了后，你就后驚訝地發(fā)現它確實非常有效。下面是這個放大器的線路原理圖：

　　從線路圖可以明白，此放大器是室外型的，圖1線路的安裝在室外，是放大器的主線路；圖2線路的是室內供電盒。室內、外之間使用50歐或75歐同軸電纜連接...

　　至于線路原理，這里就不再羅嗦了，因為它非常簡單。下面就簡單說一說如何來制作。

　　圖3、圖4是這個放大器的電路板圖，圖3是主線路板，其實際尺寸是*厘米×2.4厘米；圖4是供電盒線路板，實際尺寸為5.1厘米×3.1厘米...

　　按圖加工好線路板后，接著就是選取元件，圖1線路中，L1用1uH的色碼電感，電阻電容按圖中數值選取，三極管選用優(yōu)質低噪音的超高頻管，除了圖中的9018外，還可以使用9016、1359等，L2用廢中周繞制，線徑跟原來中周的線徑一樣，圈數為300圈，D1、D2既是指示燈，又作穩(wěn)壓使用。圖2線路中的L1跟圖1中的L2同樣制作，保險管選用100mA的就可以了，其他元件也跟圖1一樣，按圖選取。

　　只要元件選用沒有問題，焊接好后，放大器即能正常工作。
