TDA2822雙聲道小功率集成功放電路圖

出處：xwj 發布于：2010-09-15 00:00:00 | 15010 次閱讀

　　TDA2822是小功率集成功放，其特點是：工作電壓低，低于1.8V時仍能正常工作，集成度高，外圍元件少，音質好。TDA2822廣泛應用于收音機、隨身聽、耳機放大器等小功率功放電路中。

　　如圖1所示為TDA2822用于立體聲功放的典型應用電路。圖中，R1，R2是輸入偏置電阻，C1，C2是負反饋端的接地電容氣，C6，C7是輸出耦合電容，R3，C4和R4，C5是高次諧波抑制電路，用于防止電路振蕩。如圖2所示為TDA2822用于立體聲耳機的應用電路。

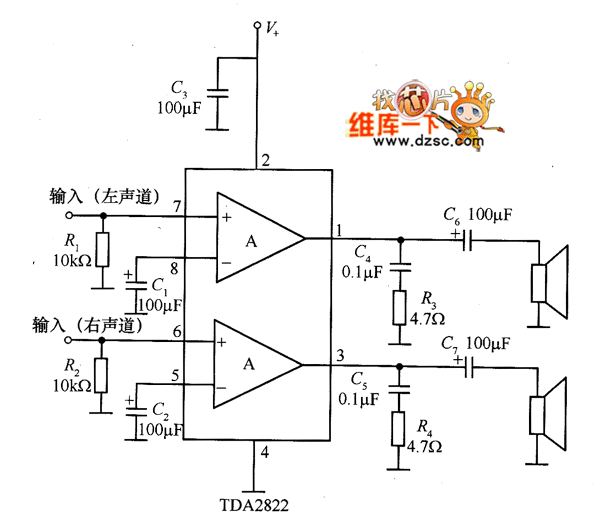

圖1 TDA2822用于立體聲功放的應用電路

圖2 TDA2822用于立體聲耳機的應用電路
