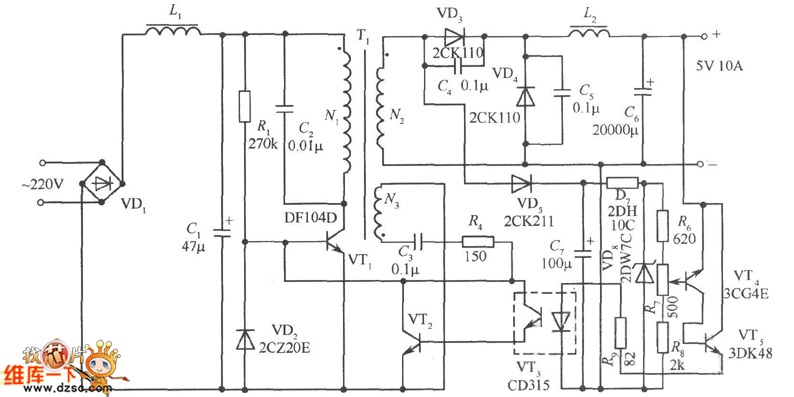

如圖是一個單端正激變換式開關穩壓電源的實用電路。由于在反饋回路內采用光電耦合器，因而輸入與輸出隔離效果好。該電源輸出電壓為5V，輸出電流為10A。當接通電源后，經VD1、L1、C1整流濾波輸出300V直流電壓，直接加在開關管VTl上，并且給控制電路一個工作電壓使其投入工作。

　　在開關管VTl導通期間，變壓器T的次級繞組N2獲得能量。其極性使整流二極管VD3導通，并通過L2傳輸給負載，此時續流二極管VD4截止。當VTl截止時，儲能電感L2釋放能量，并且L2兩端極性發生變化，VD4導通，VD3截止，L2通過VD4繼續向負載提供能量。

　　當輸出電壓Uo由于某種原因升高時，VT4、VT5的電流增大。該電流通過光電耦合器 VT3耦合到VT2，使VT2的內阻減小，從而控制開關管VTl的基極電位下降，VTl的占空比減小，Uo下降。反之，當Uo下降時，通過上述過程進行相反方向的調節，使乩回升，從而保持Uo穩定。
