本例介紹的液位自動控制器，采用干簧管來檢測和控制液位，電路簡單，工作可靠，用于導電液體和非導電液體的液位控制。

　　電路工作原理

　　該液位自動控制器電路由電源電路和液位檢測控制電路組成，如圖所示。

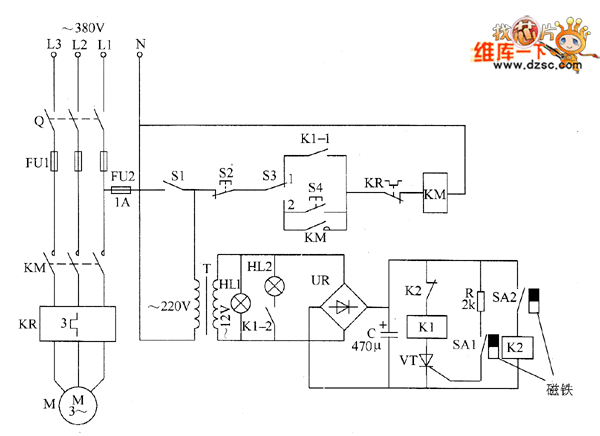

　　圖 液位自動控制器電路

　　電源電路由刀開關Q、熔斷器FU1、FU2、電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器C組成。

　　液位檢測控制電路由干簧管SA1、SA2、繼電器K1、0、晶閘管VT、電阻器R、交流接觸器KM、熱繼電器KR、控制按鈕S2、S4和手動／自動控制開關S3組成。

　　HL1和HL2分別為電源指示燈和工作指示燈。

　　接通刀開關Q和電源開關S1，相線L1端和中性線N端之間的交流220V電壓經T降壓后產生交流12V電壓，作為HL1和HL2的工作電壓，同時還經UR整流及C濾波后，為液位檢測控制電路提供12V直流工作電壓。

　　SA1為低液位檢測與控制用干簧管，SA2為高液位檢測與控制用干簧管。

　　在受控液位降至低液位時，安裝在浮子上的磁鐵靠近SA1，SA1的觸頭在磁鐵的磁力作用下接通，使VT受觸發導通，K1通電吸合，其常開觸頭K1-1和K1-2接通，使HL2點亮，KM通電吸合，電動機M通電工作，驅動液泵向儲液池內加液。

　　浮子隨著液位的上升而上升，使磁鐵離開SA1，SA1的觸頭斷開，但VT仍維持導通狀態。直到液位上升至設定的高液位、磁鐵靠近SA2時，SA2的觸頭接通，使K2通電吸合，K2的常閉觸頭斷開，使K1釋放，VT截止，K1的常開觸頭K1－1和K1－2斷開，HL2熄滅，KM釋放，M斷電而停止工作。

　　當液位下降、磁鐵降至SA2以下時，SA2的觸頭斷開，使K2釋放，K2的常閉觸頭又接通，但此時K1和KM仍處于截止?fàn)顟B(tài)，直到液位又降至SAI處、SA1的觸頭接通時，VT再次導通，K1和KM吸合，M又通電工作。

　　以上工作過程周而復始地進行，即可使受控液位保持在高液位與低液位之間，從而實現了液位的自動控制。

　　元器件選擇

　　R選用金屬膜電阻器或碳膜電阻器。

　　C選用耐壓值為16V的鋁電解電容器。

　　UR選用1A、50V的整流橋堆或用4只lN4007型硅整流二極管橋式連接后代替。

　　VT選用1A、50V以上的晶閘管，例如MCR100－6等型號。

　　SA1和SA2均選用玻殼密封式常開型干簧管。

　　K1選用JQX－10F型12V直流繼電器：K2選用JRX－13F型12V直流繼電器。

　　HLI和HL2均選用12V指示燈。

　　S1選用SA、220V的電源開關；S2選用動斷按鈕；S3選用雙極雙位開關（兩組觸頭并聯使用）；S4選用動合按鈕。

　　T選用3～5W、二次電壓為12V的電源變壓器。

　　Q、FU1、KM和KR應根據M的額定功率合理選擇。
