電路工作原理

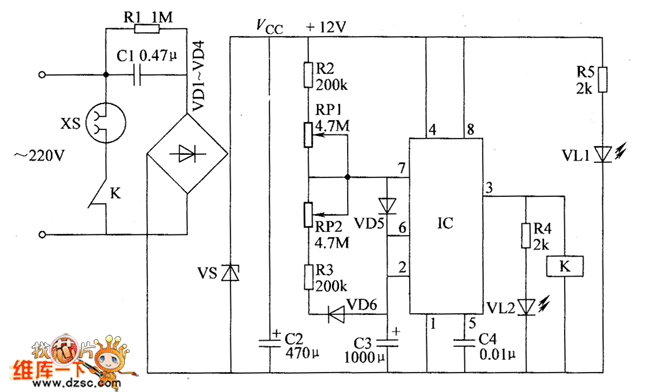

　　該間歇通電控制器電路由電源電路和定時控制電路組成，如圖所示。

　　圖 間歇通電控制器電路

　　電源電路由電源開關s、電源變壓器T、整流橋堆UR、濾波電容器C3和穩壓二極管VS組成。

　　定時控制電路由時基集成電路IC、晶體管V、繼電器K、電位器RP1、RP2、電容器C1、C2、電阻器R和二極管VD組成。

　　接通S后，交流220V電壓經T降壓、UR整流、C3濾波及VS穩壓后，為定時控制電路提供＋12V（Vcc）工作電壓。

　　剛接通電源時，IC的2腳為低電平，3腳輸出高電平，V導通，K吸合，其常開觸點K1-1和K2均接通，常閉觸點K1-2斷開，負載（用電設各）的工作電源被接通。與此同時，＋12V電壓經RP1對C1充電，使IC1的2腳、6腳電壓逐漸上升，當C1兩端電壓升至2V，J3時，IC內電路翻轉，3腳輸出低電平，使V截止，K釋放，其常開觸點K1-1和K2斷開，常閉觸點K1-2斷開，負載的工作電源被切斷。隨后C1經K1-2觸點和RP2放電，使IC的2腳、6腳電壓下降。當C1兩端電壓降至Vcc／2時，IC的3腳又輸出高電平，使V導通，K吸合，負載又通電工作。以上工作過程周而復始地進行，使負載間歇地循環工作。

　　調整RP1的阻值，可以改變負載通電工作的定時時間。

　　調整RP2的阻值，可以改變負載斷電的定時時間。

　　元器件選擇

　　R選用1/4W碳膜電阻器。

　　BP1和RP2均選用有機實心電位器。

　　C1和C3均選用耐壓值為25V的鋁電解電容器；C2選用獨石電容器。

　　VD選用1N4007型硅整流二極管。

　　VS選用1N4742（1W、12V）的硅穩壓二極管。

　　UR選用1A、50V的整流橋堆。

　　V選用C8050或3DK4C型硅NPN晶體管。

　　IC選用NE555或561555型時基集成電路。

　　K選用JRX-13F型12V直流繼電器。若用于控制功率較大的用電設各，則應選用觸點電流容量較大的直流繼電器或增加交流接觸器。

　　T選用3～SW、二次電壓為13V的電源變壓器。
