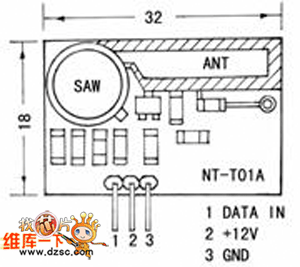

NT-R07A接收模塊和譯碼器VD5027等組成的接收器，電路原理圖和印制電路板見圖4和圖5。NT-R07A以臺灣產的RX3310A超外差電路結構的IC為，和補償電路等元件組成。該模塊的尺寸和引腳功能見圖6。NT-R07A模塊具有很好的頻寬及溫度補償特征，接收靈敏度高穩定性好，適當?shù)臏囟确秶鷮挘稍诟鞣N環境中應用，電源電壓低到2V還能工作，但以5V供電時可處于接收靈敏狀態。模塊中的RX3310A芯片內含低噪聲射頻放大器、混頻器、本地振蕩器、中頻放大器、濾波器及限幅比較器，輸出為數據電平信號，可直接與標準的譯碼器連接。應該指出的是所用譯碼器VD5027的15和16腳內置振蕩器外接的電阻，其阻值和發射器上編碼器VD5026的15、16腳上接的電阻阻值必須相同，其誤差不可超過2%，否則就不好譯碼。為了增加電路的可靠性，接收器末端增加了晶閘管
