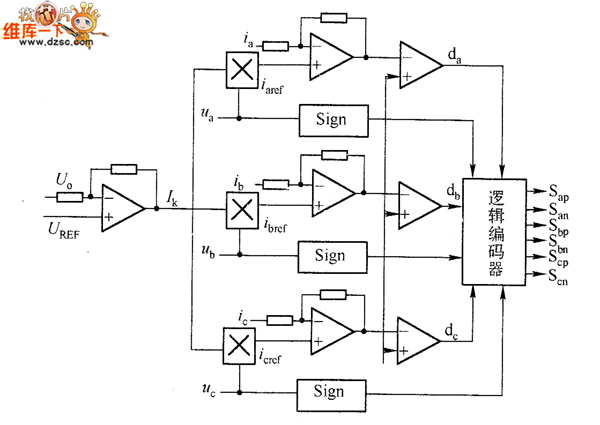

三相CCM Boost整流器的控制電路如圖1所示，和單相CCM Boost整流器一樣，也采用的是雙環控制。電壓外環和電壓控制器（或補償網絡）用于調節輸出電壓s電流內環和電流調節器則按給定（參考）的正弦波用于整定輸人電流的波形。電壓控制器的輸出Ik和相電壓共同加到乘法器的輸人端，乘法器的輸出則作為基準電流iaref、ibref、icref分別與相電流ia、ib、ic進行比較，經過電流滯環控制器控制驅動器da、db、dc,由邏輯解碼器給主電路中的6個開關發出門極信號，從而決定一個橋臂中的哪個開關管導通。例如，若a相橋臂上部的開關Sap的門極信號為“on”，則當ia＞0時，ia流過Sap；當ia<0時，ia流過Dap。此時San和Dan，反偏置，不能導通。Sap和San的門極信號是互補的，不會同時為“on”，以避免輸出電容被短路，開關管因過流而損壞。

　　圖1 三相CCM Boost整流器的控制電路
