PWM脈寬調制器的原理電路圖

出處：pigjiang 發布于：2010-03-27 00:00:00 | 8554 次閱讀

　　脈寬調制器是一個比較器，它是將控制信號Uc與頻率一定的鋸齒波電壓進行比較，產生出脈沖序列如圖1所示。因此在集成控制電路中還包括一個頻率固定的時鐘信號和鋸齒波發生器。時鐘脈沖頻率決定了PWM轉換器的開關頻率。假設鋸齒波電壓幅值為Um，鋸齒波寬為Ts（決定了開關周期）。在一個開關周期Ts，內，控制信號Ts與鋸齒波有相交，決定了這時的PWM輸出脈沖的寬度DuTs。可見，在相交點Uc／Um＝Du。

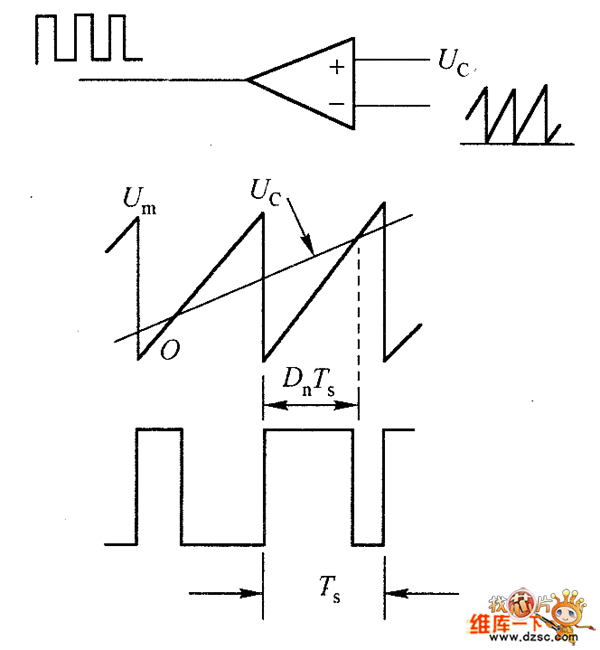

　　圖1 PWM脈寬調制器的原理

　　DC／DC PWM轉換器的輸出輸人電壓比Uo／Ui與占空比Du有關，即Uo／Ui＝f（Du）。在由于任何原因使負載電壓Uo發生變化時，由于系統的負反饋控制作用，PWM輸出脈沖的寬度（即占空比Du）自動調整，從而就自動實現了穩壓，使Uo的變化保持在給定值附近的允許范圍之內。

　　
