密碼電子開關電路圖

出處：awey 發布于：2010-01-26 00:00:00 | 1862 次閱讀

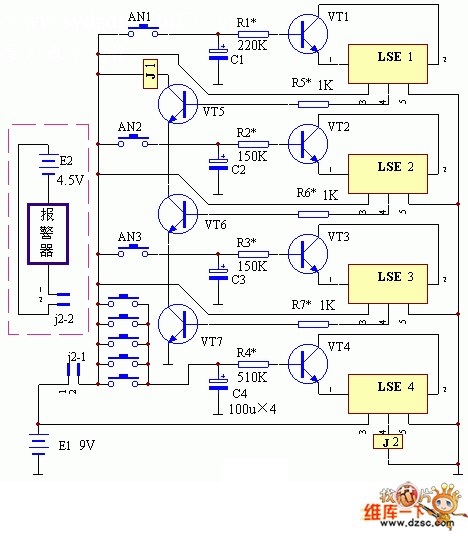

　　該裝置的電路工作原理見圖。該密碼電子開關設計了三個開鎖按鈕，并在電路、誤碼鎖和電子報警電路。只有正確地按動開鎖按鈕ＡＮ１、ＡＮ２、ＡＮ３才能使繼電器Ｊ１勵磁吸合，其吸合時間由Ｒ１、Ｃ１數值確定。從圖中可以看出，三極管ＶＴ５、ＶＴ６、ＶＴ７串接成與門邏輯電路，這三只三極管中的任何一只截止，均會引起繼電器Ｊ１的釋放。ＡＮ１－ＡＮ８這５只按鈕并接成或門邏輯電路，按下其中的任何一只按鈕，均會導致三極管ＶＴ４的導通，于是ＬＳＥ的①、②腳串通，其④腳輸出高電平，繼電器Ｊ２勵磁吸合。Ｊ２吸合后，常閉觸點ｊ２－１斷開，切斷了開鎖電路的電源，此時無論怎樣擺弄ＡＮ１、ＡＮ２、ＡＮ３均無效，其封鎖時間由Ｒ４和Ｃ４的數值確定。與此同時，Ｊ２的常開觸點ｊ２－２閉合，接通了報警器的電源，發出報警音。
