智能化遠程熱風扇控制器ADT7460構成的遠程測溫電路圖
出處：zzl99 發布于：2010-01-16 00:00:00 | 2144 次閱讀

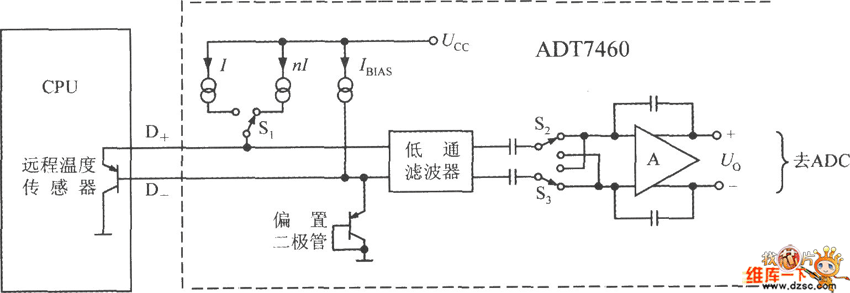

ADT7460配兩只由晶體管構成的遠程溫度傳感器，利用晶體管發射結電壓(UBE)與溫度成正比的特性來測量遠程溫度。測量遠程溫度的電路如圖所示。圖中所示的CPU本身就帶測溫晶體管，它等效于一只2N3906型PNP晶體管。若使用分立式晶體管，集電極就不能接地，而應與基極短接，作為二極管使用。使用NPN管時，將基極接D+端，發射極接D-端。選用PNP管時發射極接D+端，基極接D-端。下圖分別示出了2N3904型NPN管、2N3906型PNP管的接線方式
