數字式電容測試儀電路圖

出處：chunyang 發布于：2009-12-21 00:00:00 | 1810 次閱讀

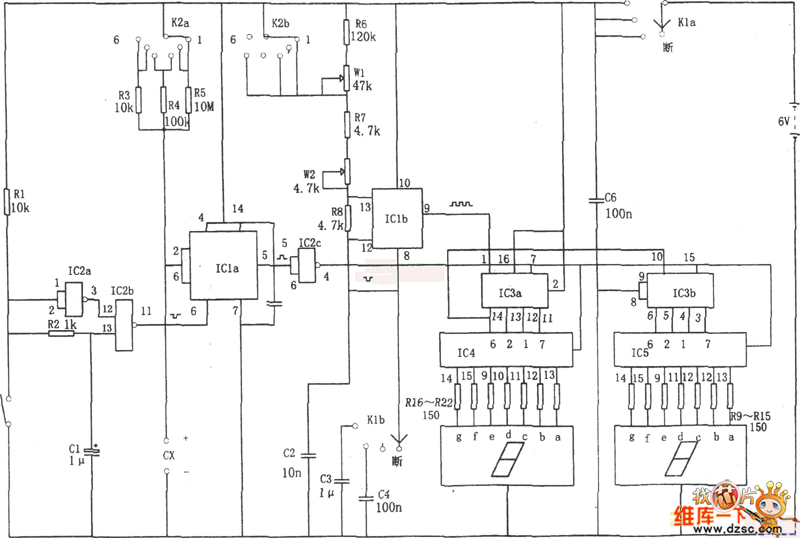

　　如圖所示為數字式電容測試電路。該測試儀由時基脈沖發生器、單穩態觸發器、加法計數器、譯碼、驅動器及LED發光數碼管等組成。時基脈沖發生器由IC1b（1/2 556）及R6、R7、R8、W1、W2、C2等組成，其輸出的脈沖信號作為計數電路（IC3）所需要的計數脈沖。單穩態觸發器IC1a（1/2 556）與R3～R5、Cx（待測電容）等組成，其輸出的觸發脈沖的寬度為td=1.1（R3～R5）Cx，待測電容Cx越大，則觸發脈沖的定時寬度越大，相應計數器IC3的計數就越多。通過量程選擇旋鈕，可讀出兩位顯示數字。計數電路IC3采用雙BCD加法計數器CD4518，IC4、IC采用BCD-七段鎖存、譯碼驅動器CD4518，發光數碼管LED采用與CD4511相配的共陰極數碼管。調節電路中的電位器W1、W2可校正該測試儀，以便得到9.09kHz和0.909kHz的頻率信號。電路中將選擇開關K2置于位置“l(fā)”，將電位器W1和電阻R6短路，調節電位器W2，使電路輸出周期為1.1ms（9.09kHz）的信號；然后將選擇開關K2置于位置“2”，調節電位器W1，使電路輸出周期為11ms（0.909kHz）的信號。本測試儀測量電容的測量范圍為：100pF～9900μF，可分為8個量程。

　　

0次
