如圖所示為用三端穩壓器制作的開關型穩壓電源的具體電路。其工作原理可以通過等效電路圖來理解。由于某種原因，輸出電壓V0略有下降，其在R5和R6上的分壓V3也隨之下降，經VT3放大，Ic3減小，Ic2增大，即流過R1和VD1的電流增加，V1下降，導致Ic1增大，V4上升，V4經R2和R3的分壓，V2也隨著上升，相對來說又致使V3下降……此過程是一個正反饋連鎖反應，結果VT1、VT2強烈導通，VT3截止，Ic1對L1及C1充電，逐漸使Vo上升，Vo的上升又將引起一系列正反饋連鎖反應，經過很短時間，Vo便上升到使VT3導通，VT1、VT2截止。L1上存儲的電流通過負載及續流二極管VD2釋放，使V4下降至零。當然Vo也慢慢下降直到第二次翻轉，即完成自激振蕩的一個周期。整個電路周而復始地工作于開關狀態。

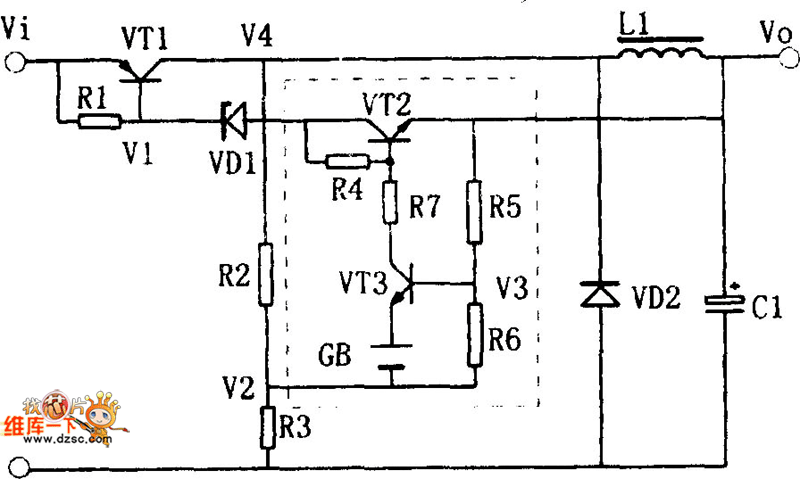

　　開關型穩壓電源等效電路：
