溫度傳感器補償電路

出處：wang.xm 發布于：2009-11-19 00:00:00 | 2776 次閱讀

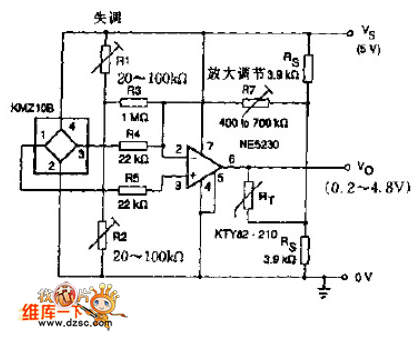

　　電路中的傳感器KTY系列適用于正和負溫度漂移的補償。許多情況下，KMZ10B溫度漂移是負的，電路中用一個運放NE52300，完成以下功能：

　　1、平均（傳感器到傳感器）靈敏度溫度漂移。

　　2、用電位器R1和R2進行失調調節。

　　3、用電位器R_T進行增益調節。
