電容鑒別儀電路圖
出處：wwwlhjcom 發布于：2009-10-10 00:00:00 | 1453 次閱讀

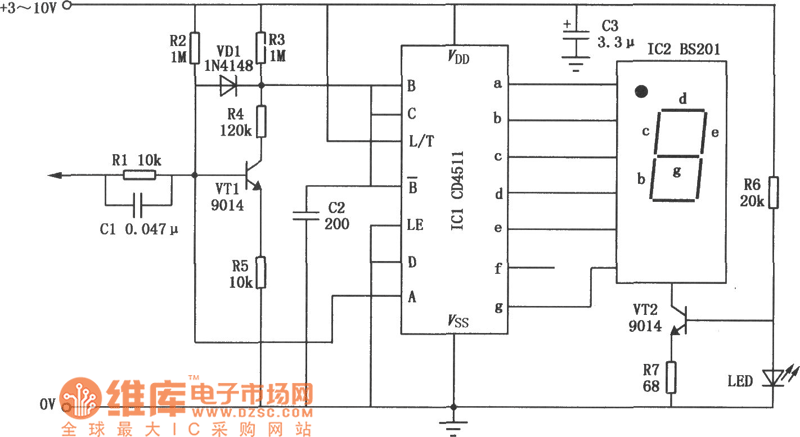

電容鑒別儀的作用不是用來測量電容器的容量，而是用來鑒別電容的好壞，是否能用，即該電容器有無短路或斷路現象，為電路的制作提供可靠的質量保證，以減少在電路制作中不必要的麻煩。電路組成如圖所示。該儀器電容鑒別范圍為1pF～1μF的各種電容器。
0次
