FSK 433MHz發射器電路圖

出處：00829015 發布于：2009-10-09 00:00:00 | 6207 次閱讀

　　TH71072是一款符合EN 300 220及類似標準的單片發射器芯片，可用于無鑰匙進入系統、遙控／遙測系統、數據通信系統和安防等系統中。

　　主要技術特點如下：

　　·完全集成且穩定的PLL；

　　·工作頻率為380～450 MHz；

　　·單端RF輸出；

　　·FSK調制方式；

　　·FSK通過晶振牽引進行調制，F(xiàn)SK調制速率為DC～40 Kb／s；

　　·電源電壓1.9～5.5 V；

　　·工作電流為3.5～10.7 mA，待機電流為0.1μA；

　　·輸出功率為-l2～+8.5 dBm。

　　TH72011的應用電路

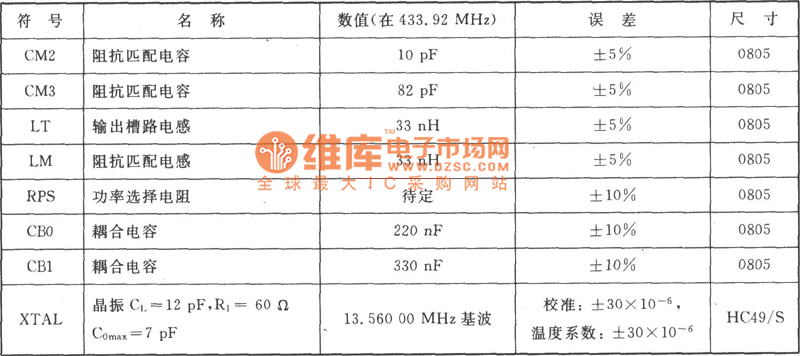

　　TH72011的應用電路的元器件

1次
