ASK 440～310MHz發射器電路圖

出處：baby0252 發布于：2009-10-09 00:00:00 | 2100 次閱讀

　　U2745B是專門為滿足低成本數據通信要求而開發的一款PLL發射機芯片，適合在無線溫度測量、無線鍵盤、門鎖、燈、風扇、空調、百葉窗控制和其他消費類產品中應用。

　　主要技術特點如下：

　　·發射頻率為310～440 MHz；

　　·ASK調制方式；

　　·電源電壓為2.2～4 V；

　　·輸出功率為5 dBm(Vs=3 V，f=433．92 MHz，R_PWRSET=l．2 kΩ)；

　　·功耗為250 mW；

　　·工作電流為l2.5 mA，低功耗模式電流為10μA；

　　·數據傳輸速率為20 Kb／s；

　　·射頻輸出端采用“單端集電極開路”輸出，能與磁性環狀天線適配；

　　·提供微處理器時鐘信號，可與M44C090或M44C890等微控制器配套使用；

　　·依照MIL-STD．883(4KV HBM)規定有ESD保護功能(除XT02和XT01引腳外)；

　　·工作溫度為-20～+70℃。

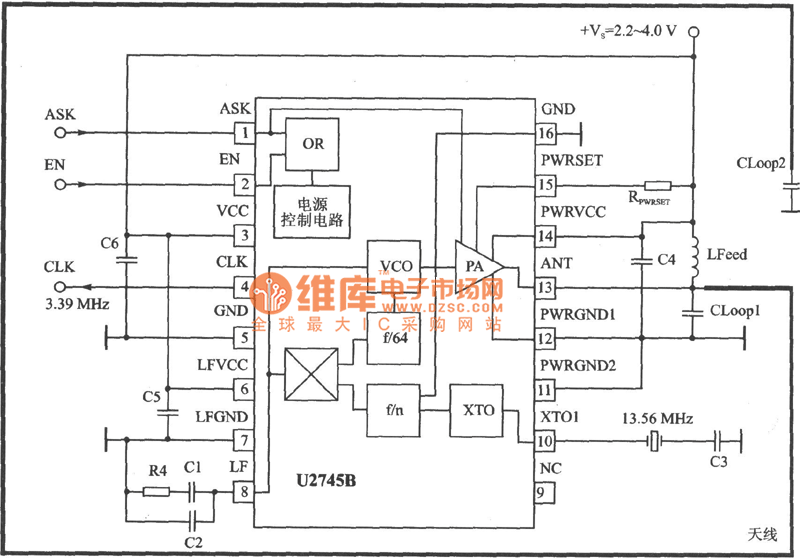

ASK 440～310MHz發射器電路圖
