射頻調制器電路圖

出處：stycx 發布于：2009-10-09 00:00:00 | 2528 次閱讀

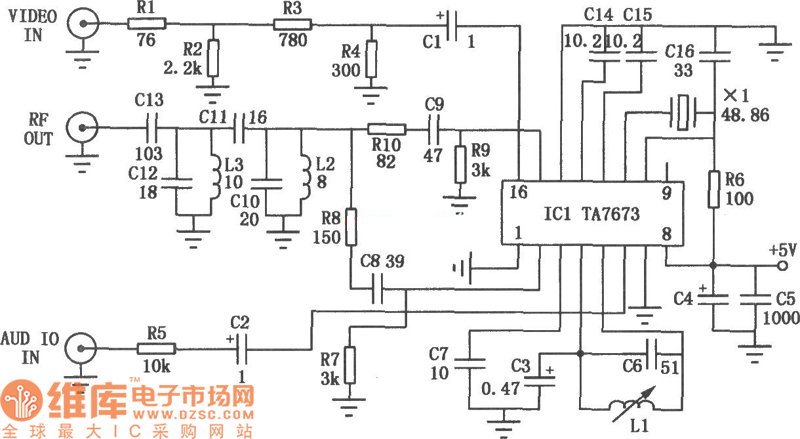

　　射頻調制器是電視機、錄像機、衛星接收機、制式轉換器、家用計算機及游戲機必不可少的重要組件。本電路簡單易制、性能穩定、工作可靠，可方便地配接在各種電路板上而應用于上述各種電子設備之中。如圖是射頻調制器的具體電路，ICl為調制器專用集成電路TA7673，其10腳和11腳通過外接晶體振蕩器產生圖像載頻信號，4腳和5腳外接LC振蕩電路產生6.5MHz第二伴音信號。音頻信號從ICl的6腳輸入，視頻信號則從ICl的16腳輸入，當在IC1的10腳與11腳之間接入不同工作頻率的晶振時，本電路便可在ICl的2腳和15腳輸出1～5頻道的圖像載頻信號。電路裝接完畢無需調試，但整個電路應采用小型金屬盒屏蔽。
