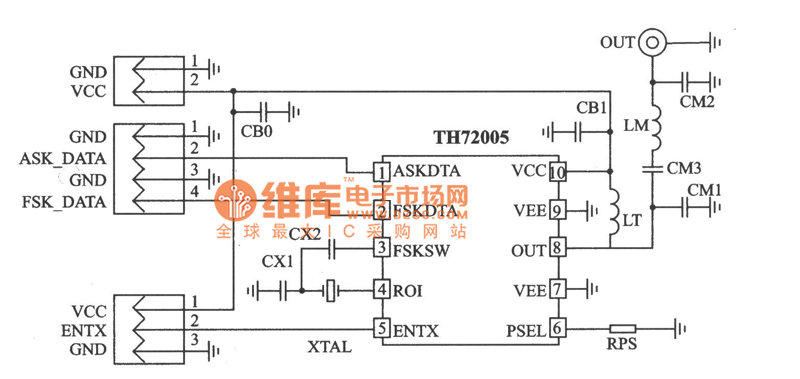

FSK/ASK 315 MHz發射器電路圖
出處：ehoosee 發布于：2009-10-09 00:00:00 | 1736 次閱讀
H72015是為315 MHz ISM頻段的應用而設計的FSK/ASK發射器。其符合EN 300 220及類似標準，可應用于無鑰匙進入系統、遙控/遙測系統、數據通信系統和安防等系統中。
主要技術特點如下：
·完全集成且穩定的PLL；
·工作頻率為290～350 MHz；
·單端RF輸出；
·FSK調制通過晶振牽引使調制速率從DC～40 Kb/s；
·AS調制通過內部功率放大器的導通/關閉鍵控法來實現，ASK調制速率達40 Kb/s；
·電源電壓為l.9～5.5 V；
·有低電壓檢測器；
·工作電流為3.5～10.7 mA可調，待機電流為0.1μA；
·輸出功率為-12～+8．5 dBm可調。
