TMPA8809多功能超級單片集成電路圖

出處：tsml 發布于：2009-10-04 00:00:00 | 1942 次閱讀

　　TMPA8809是日本東芝公司生產的多功能超級單片集成電路超級單片集成電路，在國產和進口彩色電視機中均有應用，如應用于東芝系列大屏幕彩色電視機和海爾及TCL等系列大屏幕彩色電視機等。

　　1.功能特點

　　TMPA8809集成電路內含控制系統微電腦電路、TV信號處理、行掃描和場掃描小信號處理電路、圖文電視解螞器電路及其他一些輔助功能電路。

　　2.引腳功能及數據

　　TMPA8809集成電路采用砷腳雙列直插式利裝，其引腳功能及數據見表所列。

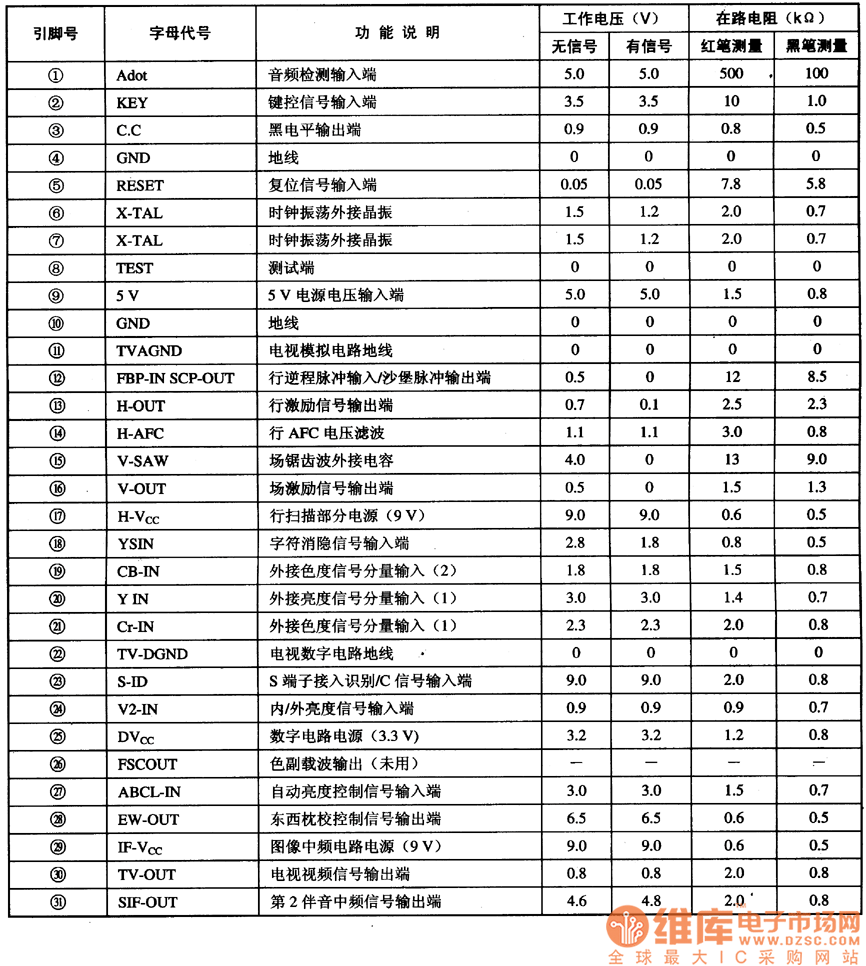

　　TMPA8890集成電路的引腳功能及數據

電路的引腳功能及數據

電路的引腳功能及數據(續)

　　·(56)腳電壓按低 (0.1V)、中(1.7V)、高(3.5V)變換，進行頻段切換。
　　·(59)腳電壓按低 (TV)、中(AV1)、高(AV2)變換，進行狀態切換。
　　·測試(6)、(7)腳電壓時，機器會出現自動關機現象。

　　3.典型應用電路

　　TMPA8809集成電路組成的電視信號處理與控制系統典型應用電路如圖所示。

電路的典型應用電路

　　TMPA8890集成電路的典型應用電路
