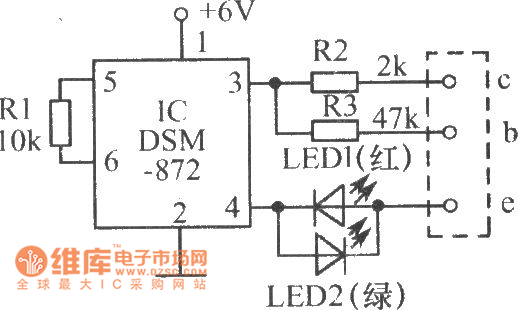

如圖所示電路，c、b、e 3只小插孔分別插入待測三極管的c、b、e3腳，可以出現以下幾種情形：(1)插入的是完好的NPN型三極管。當IC的3腳為高電平，4腳為低電平時，被測管導通，紅色發光二極管LED1發光；當IC的3腳為低，4腳為高時，管子截止，LED1、LED2皆不亮，總的看來就是LED1一閃一閃地發光。(2)插入完好的PNP型三極管。當IC的4腳為高，3腳為低時，管子導通，綠色發光二極管LED2發光；當IC的4腳為低，3腳為低時，管子截止，LED1、LED2皆不亮，總的看來就是LED2閃閃發光。(3)插入的是被擊穿短路的NPN或PNP型管。當IC的3腳高、4腳低時，LED1亮、LED2滅；當1C的3腳低4腳高時，LED1亮，LED2滅，看起來就是LED1和LED2交替發光。(4)如果被測管是極間開路的管子，無論IC的3、4呦高低由平如何，LED2皆不能發光。
