在大門距起居室8一15m時，其間不需連線，當有人按大內上的門鈴按扭，起居室內的門鈴即發出“叮咚，您好！請開門”的語音聲。該門鈴電路結構簡單、工作可靠，制作容易。

　　工作原理

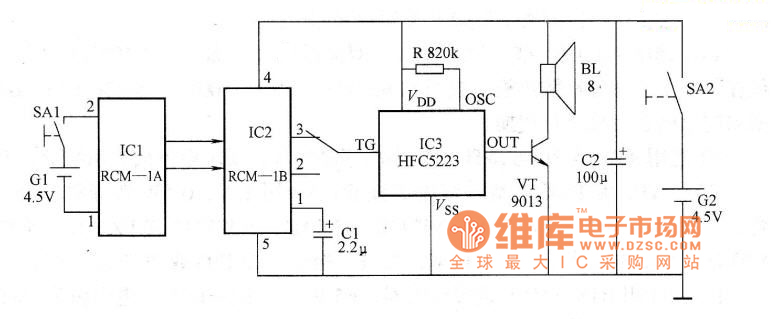

　　無線遙控語音門鈴電路原理圖如圖1所示，其中無線電遙控發射模塊IC1和電池Gl、電源開關SA1構成無線電發射器；無線電遙控接收模塊IC2,模擬聲集成電路IC3等構成接收器。IM RCM-lA與IC2 RCM-1 B作無線遙控使用時，在工作距離范圍內，A模塊電源的通斷，控制著B模塊2、3腳輸出高、低電平的翻轉，即RCM-lA發射模塊電源接通時，RCM-1 B接收模塊的2腳輸出高電平，3腳輸出低電平；當A模塊電源斷開時，B模塊2腳輸出低電平，3腳輸出高電平。若作距離傳感控制時，A、B模塊之間在一定距離范圍內時，B模塊的2腳輸出高電平，3腳輸出低電平；當A、B兩模塊之間距離超出一定范圍時，B模塊3腳電平翻轉。這樣，由A模塊的電源通斷或A、B兩模塊間相對距離的變化，來轉變B模塊2、3腳輸出電平的高、低變化，便可以此高、低電平來方便地作用于被控對象，從而實現各種控制功能。RCM-1型工作頻率為250－300MHz，出廠時頻率是在此范圍內隨機設定的，最少能提供A, B、C, D 4種相互不干擾的工作頻率，本例是由A模塊的電源通斷來轉變B模塊2、3腳輸出電平的高、低變化，從而控制晶體管VT及IC3工作。后面例281介紹的無線防盜、防丟失報警器是由A、B兩模塊間相對距離的變化，來轉變B模塊2, 3腳輸出電平的高、低變化，從而控制晶體管VT及IC3工作。

　　元器件選擇

　　IC1、IC2宜選用西安華翔科技研究所開發生產的RCM-lA/1B型微功率消耗、超短波無線電遙控模塊組件，該配對模塊按有效遙控距離遠近劃分為I型 （10～15m)、11型(20一30m)和111型（站一45m）3種。本制作宜選用I型產品，以獲得合適的有效遙控距離。其中I型遙控模塊參數如下：發射電壓，3一6V;發射電流，0.6一0.1mA;接收電壓，4.5一5V;接收電流，0.85mA;有效控制距離，8一15m。其中RCM-1 B的管腳功能：1腳為延時電容器端；2腳為高電平輸出；3腳為低電平輸出；4腳為vDD（紅線）；5腳為vSS（接地）。該無線電遙控模塊組件是將高頻模擬電路、收發天線和數字電路配對調好后，分別用環氧樹脂灌封而成的混合集成器件，它具有微功率消耗、使用簡便（無須任何調試）、外圍元器件少、體積小、性能穩定等特點，特別適合應用在濕度大和溫差較大的惡劣環境下工作。IC3選用HFC5223型“叮咚，您好！請開門”語音集成電路。

　　VT用9014或3DG12, 3DK4或3DX201型硅NPN***率晶體管，要求電流放大系數月＞1000C用CD11-10V型電解電容器。

　　BL宜用Φ27mm x 9mm、8Ω、O. 1W超薄微型動圈式揚聲器，以減小體積，方便安裝。SAl、SA2均用小型單刀單擲開關。

　　G1用3粒SR44或G13-IC型扣式氧化銀微型電池串聯而成，電壓為4.5V.

　　G2用3節五號干電池串聯而成，電壓為4.5V。如欲進一步縮小接收?qǐng)?bào)警器的體積，可考慮使用7號干電池或SR44型扣式微型電池。
