有顯示功能的邏輯探頭電路圖

出處：yokohama 發布于：2009-09-23 00:00:00 | 1434 次閱讀

　　有顯示功能的邏輯探頭

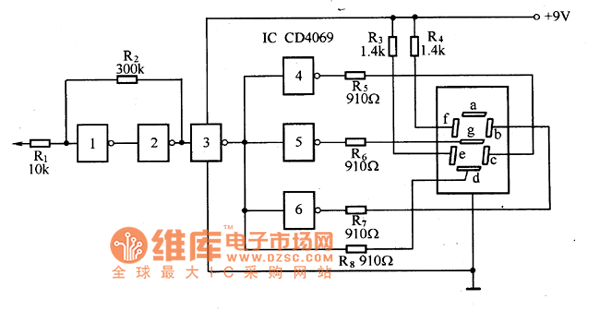

　　邏輯探頭的電路如圖所示，它是由一塊六反相器集成電路CD4069及LED數碼顯示器組成的。非門1、2及R1、R2組成的施密特觸發電路作為邏輯探頭，用來直接測量邏輯電平。施密特觸發電路有兩個閡值電平，調節R，和取可以改變這兩個閥值電平的大小，以此來斷定被測電路的邏輯電平。非門3、4、5、6組成顯示筆畫的譯碼電路，便邏輯電平的測量結果，以"H"顯示為高電平，以"L"顯示為低電平。
當被測電平為低電平時，非門2輸出低電平，非門3輸出高電平，而非門4、5、6均輸出低電平，此時筆畫d、e、f的發光二極管被點亮，數碼營顯示 "L"，表示被測電平為低電平。當被測電平為高電平時，非門2輸出高電平，非門3輸出低電平，而非門4、5、6輸出高電平，此時筆畫b、c、e、f、g的發光二極管被點亮，數碼管顯示 "H"，表示被測電平為高電平。

有顯示功能的邏輯探頭電路圖

圖:有顯示功能的邏輯探頭電
