MN1871675T7W單片微電腦集成電路圖
出處：75131421 發布于：2009-09-15 00:00:00 | 2928 次閱讀
MN1871675T7M是日本松下公司生產的單片微電腦集成電路，廣泛應用于采用松下機芯組裝的大屏幕彩色電視機中。
1.功能說明
MN1871675T7M集成電路內部主要由時鐘振蕩電路、復位電路、鍵盤掃描指令譯碼電路、I2C總線電路、遙控指令信號處理電路、AV/TV轉換控制電路、制式轉換控制電路、字符顯示電路、待機，開機轉換控制電路及其他一些附屬功能電路等組成。
2.5腳功能及數據
MN18716757M集成電路采用64腳雙列直插式封裝，其內電路方框圖及引腳功能與信號流向如圖所示，其引腳字母代號及數據見表所列。

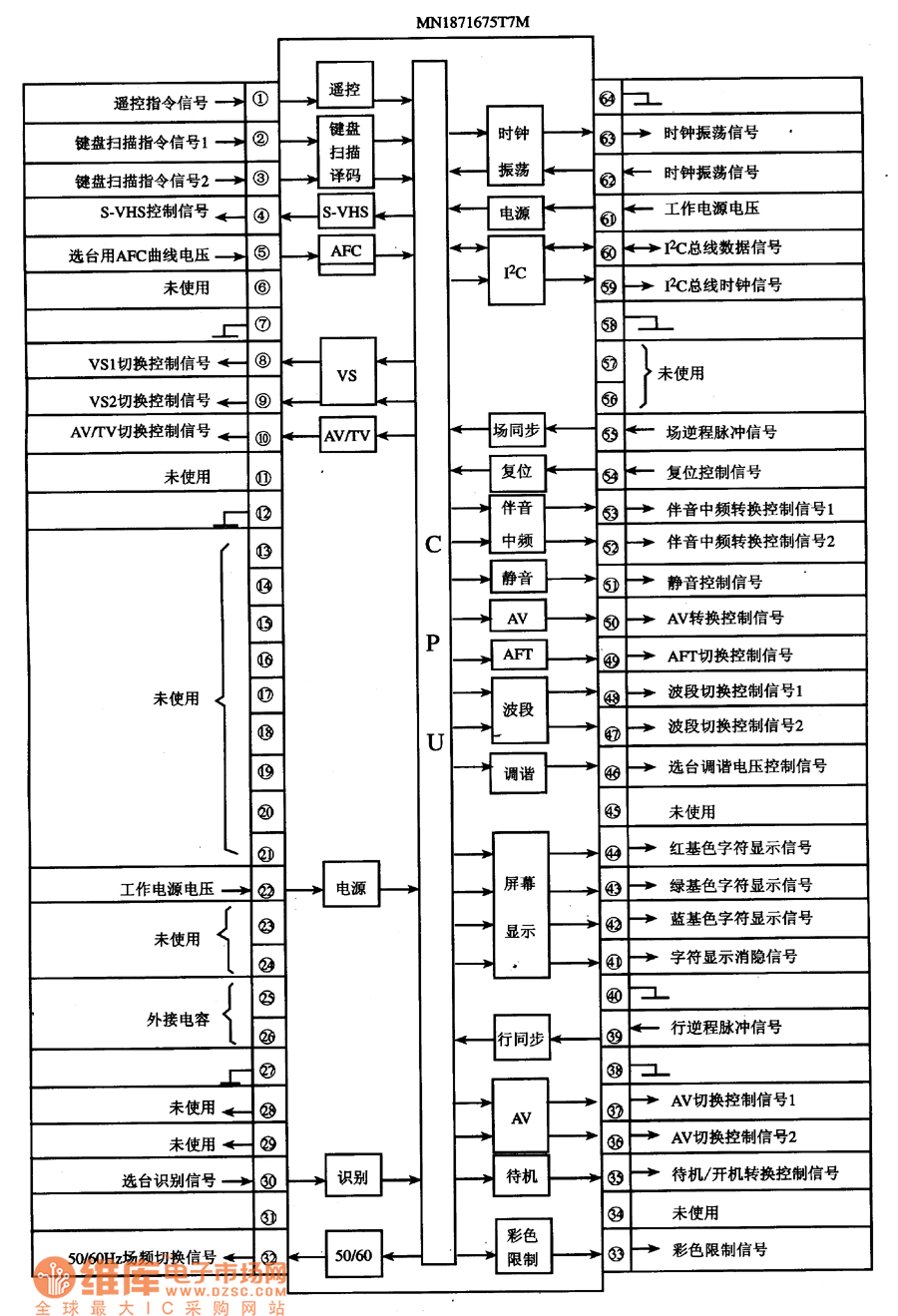

MN1871675UM集成電路的內電路方框圖及引腳功能與信號流向

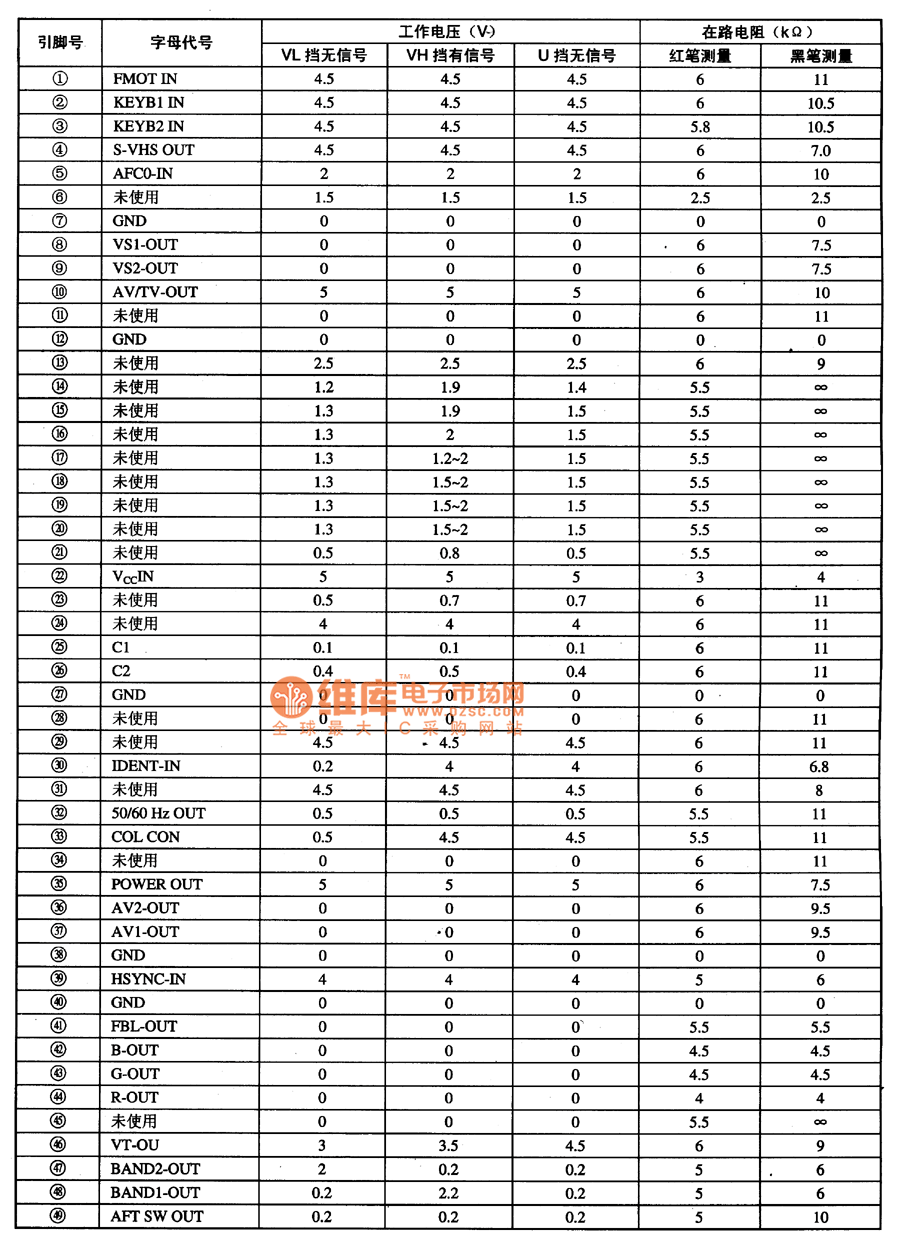

MN1871675UM集成電路的引腳字母代號及數據
