CXA2089Q多功能電子開關集成電路圖

出處：qianlong30 發布于：2009-09-07 00:00:00 | 2754 次閱讀

　　CXA2089Q是日本索尼公司生產的多功能電子開關集成電路，廣泛應用于國產和進口等離子及其他大屏幕彩色電視機中，如LG系列RF一02RA機芯等。

1.功能特點

　　CXA2089Q集成電路具有5組復合視頻信號輸入，3組Y/C信號輸入，2組復合視頻信號輸出，2組Y/C信號輸出:5組L/R聲道音頻信號輸入，2組L/R聲道音頻信號輸出，兼容S1和3路S2協議;內置Y/C混合電路和寬帶視頻放大器(20MHz);音頻靜噪可通過外部提供的信號來進行控制:整個信號的轉換均是在I2C總線的控制下實現的。

　　CXA2089Q集成電路除了可以實現內外視頻、內外雙聲道音頻信號的轉換外，還可方便地實現外部S端子Y/C信號與機內Y/C分離電路分離出的Y/C信號之間的轉換。

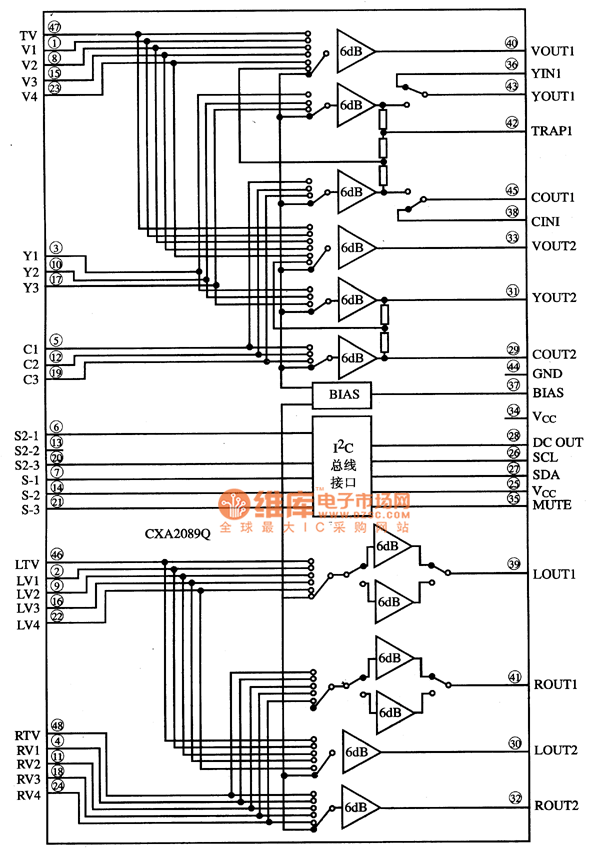

　　CXA2089Q集成電路的內電路方框圖如圖1所示。

　　圖1 CXA2089Q集成電路的內電路方框圖

CXA2089Q集成電路的內電路方框圖

2.引腳功能及數據

　　CXA2089Q集成電路采用48腳四萬扁平式封裝，其引腳功能及數據見表1所列。

　　表1 CXA2089Q集成電路的引腳功能及數據

CXA2089Q集成電路的引腳功能及數據

　　提示:對TV/AV切換控制電路的檢修，可以依據信號流程通路檢查各個信號的來龍去脈，故障原因一般不難找此但應先檢查CXA2089集成電路的供電和接地弓腳是否正常。

3.典型應用電路

　　CXA2089Q集成電路在LG系列RF一O2RA機芯等離子彩色電視機中的典型應用電路如圖2所示。(注:此圖為RF一O2RA機芯等離子彩色電視機的原圖，對不符合標準的圖形及符號未做修改。

　　圖2 CXA2089Q集成電路的典型應用電路

CXA2089Q集成電路的典型應用電路
