CXA一1213S亮度與色度信號處理集成電路圖

出處：chensimon 發布于：2009-09-07 00:00:00 | 3758 次閱讀

　　CXA一1213S是索尼公司生產的亮度與色度信號處理集成電路，廣泛應用于索尼系列大屏幕彩色電視機中。

1. 功能特點

　　CXA一1213S集成電路內含彩色制式識別和轉換電路、色度信號解碼電路及其相關的附屬電路。

2.引腳功能及數據

　　CXA一1213S集成電路采用48腳雙列直插式封裝，其引腳功能及數據見表1所列。制式轉換電路關鍵點電壓見表2所列。

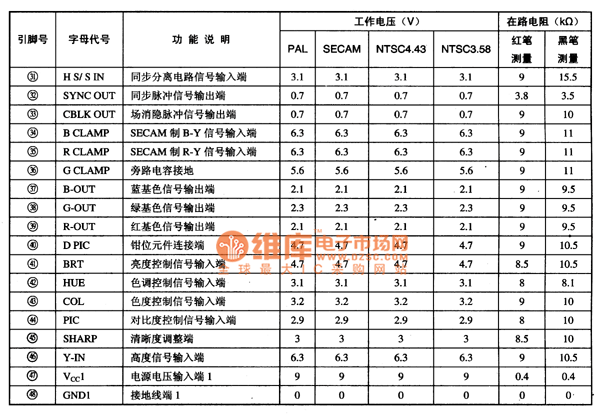

　　表1 CXA一1213S集成電路的引腳功能及數據

CXA一1213S集成電路的引腳功能及數據

　　表2 制式轉換電路關鍵點電壓值 (V)

制式轉換電路關鍵點電壓值

3.典型應用電路

　　CXA一1213S集成電路的典型應用電路如圖1所示。CXA一1213S相關引腳上的波形如圖2所示。(此圖為彩色電視機的原圖，對不符合標準的圖形符號未做修改)。

　　圖1 CXA一1213S集成電路的典型應用電路

CXA一1213S集成電路的典型應用電路

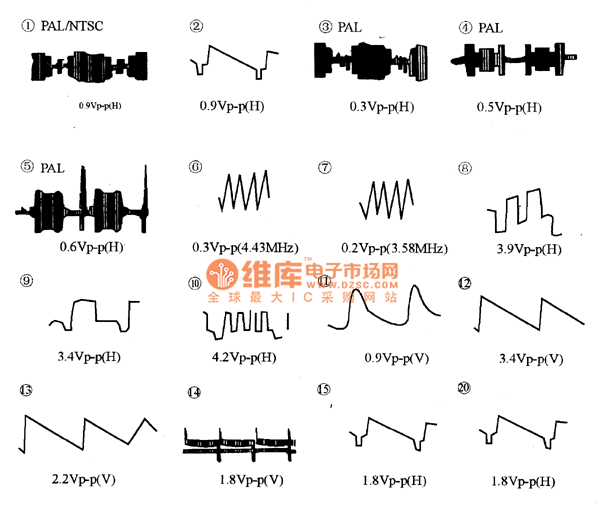

　　圖2 CXA一1213S集成電路相關引腳上的信號波形

CXA一1213S集成電路相關引腳上的信號波形
