KD-156音樂集成電路圖

出處：imaway 發布于：2009-09-05 00:00:00 | 2833 次閱讀

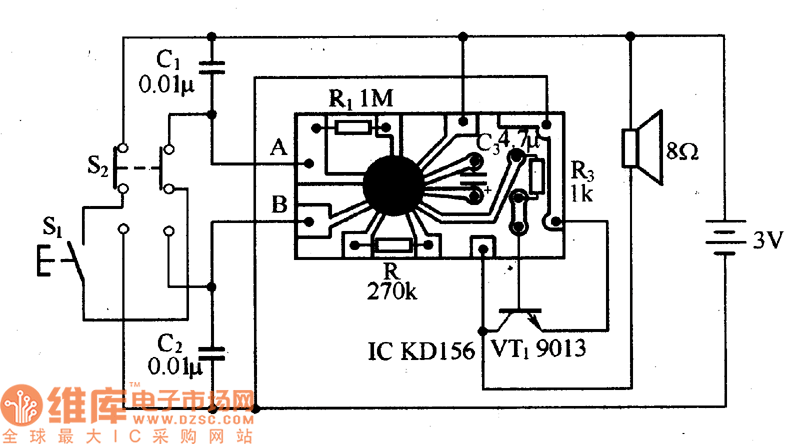

　　KD-156音樂集成電路可發出"叮咯"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負脈沖觸發端。S1為按鈕開關，S2為選擇開關。當S2置于圖示位置時，按動S1時A端和電源正極接通，IC被觸發后輸出鳥鳴信號，經VT1放大后推動揚聲器發出鳥鳴聲。若將S2撥向另一選擇位置，在按動S1時，B端則和電源的負極接通，即獲得負脈沖觸發信號，在觸發信號的作用下，揚聲器可發出兩聲“叮咚”聲響。

音樂集成電路應用電路

　　KD-156音樂集成電路應用電路
