HY-100系列音樂集成電路具有驅動能力大和輸出端運用靈活的特點，其中⑤腳為功率輸出端，能直接驅動揚聲器。它的③、2④腳是前置放大器輸出端，可用于推動壓電蜂鳴器工作或推動半導體-極管。HY-100系列音樂集成電路是一個可以用作門鈴的電路，當用正脈沖觸發②腳觸發端時，它便會自動演奏長約20s的樂曲。

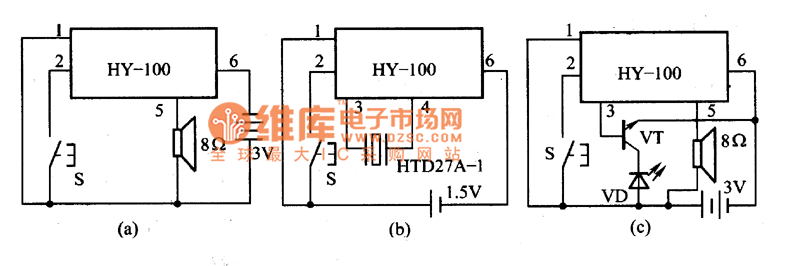

　　圖所示是HY-100系列音樂集成電路的應用電路，其中圖所示電路是直接驅動揚聲器的一種門鈴電路，只要按動按鈕開關S，便可觸發電路工作。圖所示電路是用壓電陶瓷片作為發聲元件的門鈴電路，由于壓電陶瓷片推動電壓低，沒有必要使用電路的功放級，故將壓電蜂鳴器接在了IC的③、④腳。圖所示電路是同時驅動揚聲器和發光二極管的音樂門鈴電路，發光二極管VD可隨音樂旋律發光。

　　HY-100系列音樂集成電路的應用電路
