煤氣灶熄火報警器電路圖

出處：maychang 發布于：2009-06-14 00:00:00 | 4588 次閱讀

　　圖1所示電路是另一種煤氣灶熄火報警器。在煤氣灶點燃正常燃燒后，閉合電源開關K。因光敏電阻LDR受火焰強光照射，其阻值很小，晶體管BG1和BG2導通，繼電器J吸合，其常閉觸點J-1斷開，音樂集成塊IC不發聲。但是一旦煤氣灶熄火，LDR受光照射大大減弱，其阻值增大，使BG1和BG2截止，繼電器J釋放，J-1閉合，自動接通IC的電源，IC工作，揚聲器Y發出音樂告警，提醒主人及時關閉煤氣閥門。

　　除電路中已注明以外，繼電器選用JRX—13F，工作電壓12V。晶體管BG3為9014，可用3DG4M，3DG201，3DG401或3DG8A、B等代替。調節電位器w，可改變報警靈敏度。

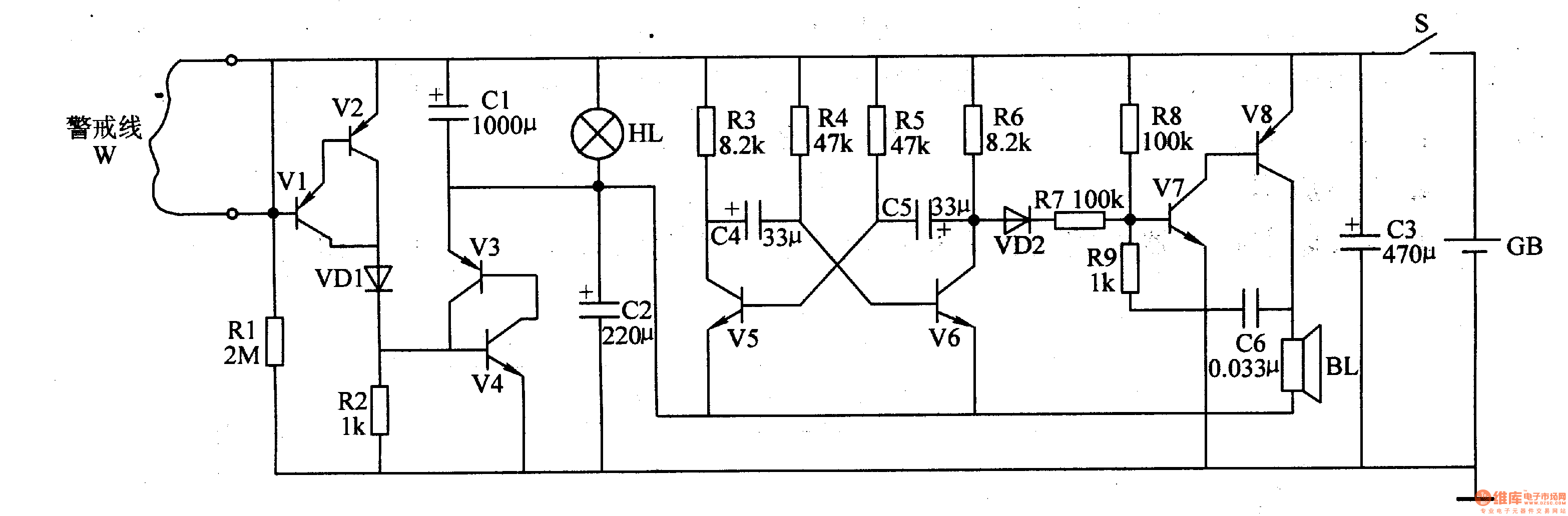

　　如圖所示煤氣灶熄火報警器電路圖

煤氣灶熄火報警器電路圖
