感應探測器電路圖

出處：lai832 發布于：2009-06-11 00:00:00 | 1624 次閱讀

　　圖1是采用MAX912構成的具有溫度補償?shù)慕咏袘?yīng)探測器電路，其中用門頭鎖(或200cm2敷銅板)作為電容器的一個極板構成感應面。當人體靠近時成為另一個極板，從而形成一個隨著人體接近而增加的電容值(介于2pF至5pF之間)。人體在距門頭鎖20cm時可產生大約2pF的電容值。由74HC04與晶振構成1MHz方波信號，一路送至單片機PIC16C71作為振蕩信號，另一路送到接近感應探測電路，并分兩路送入異或門(XOR)，兩路信號通過幾乎相同的比較器傳輸?shù)絏OR輸入端，其中一路通過比較器直接進入異或門的一個輸入端，另一路被延時0.693R1C1秒并由比較器整形后送入另一輸入端，R6和C4對XOR輸出濾波后產生與距離成正比的電壓。由于XOR輸出信號的占空比正比于R1、C1延時與比較器傳輸延時的總和，所以比較器延時的微小變化會掩蓋感應電容的微小變化。圖2中的延時電容包括一個33pF電容和15p屏蔽線電容以及門頭鎖(或200cm2敷銅板)的感應電容。在輸入方波的正半周，通過R1將等效的延時電容充電至5V。當無人接近探測器時，該電容等于48pF，在上面一路XOR輸入產生16.5ns的延時。當人體距探測器20cm處時，電容增加到50pF，產生17.3ns延時，這樣就產生了一個0.8ns的時間差。要檢測出如此小的時間差，且在整個溫度范圍內要保證，比較器必須具有非常穩定的失調電壓和傳輸延時(延遲時間同時受失調電壓和傳輸延時的影響)。因此，我們采用高速、高電壓比較器MAX912，并利用雙比較器法使比較器失調電壓、漂移、傳輸延遲等影響相互抵消。

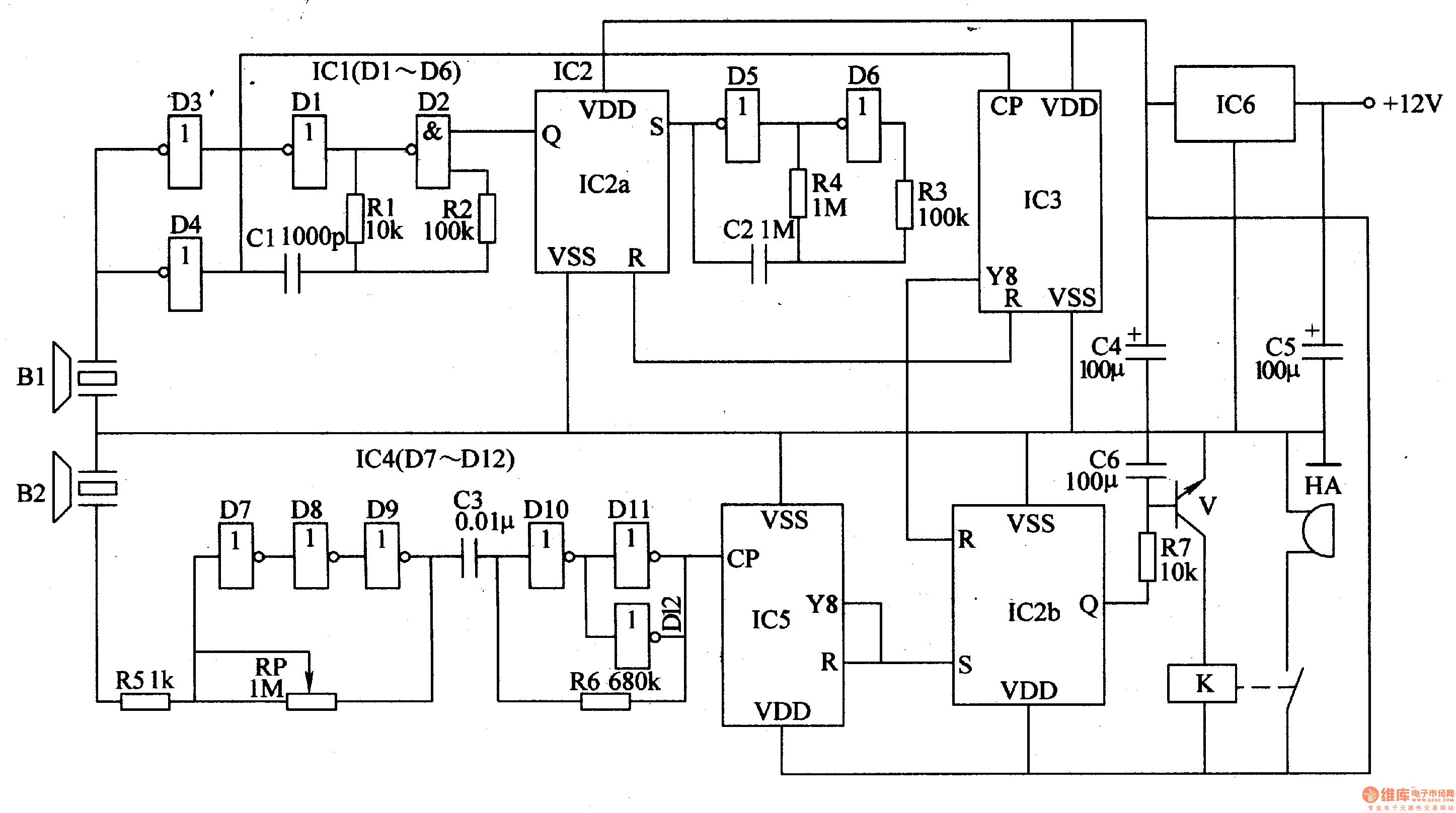

感應探測器電路圖

　　將C4上的電壓送入單片機PIC16C71的A/D轉換通道RA0，由單片機判定其告警距離及所持續的時間，若超出預設距離及持續時間，則檢測振動傳感器的振動幅度及持續時間，兩種事件都成立時，則判定為有人撬門，進入報警處理子程序。其程序框圖如圖２所示。

感應探測器電路圖
