簡易催眠器工作原理電路圖
出處:chehg 發布于:2009-06-11 00:00:00 | 2638 次閱讀
下面介紹簡易催眠器工作原理

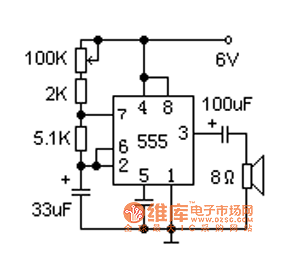

電路由時基電路555構成一個極低頻振蕩器,輸出一個個短的脈沖,使揚聲器發出類似雨滴的聲音(見附圖)。揚聲器采用2英寸、8歐姆小型動圈式。雨滴聲的速度可以通過100K電位器來調節到合適的程度。如果在電源端增加一簡單的定時開關,則可以在使用者進入夢鄉后及時切斷電源。
