100W場效應管功率放大電路圖

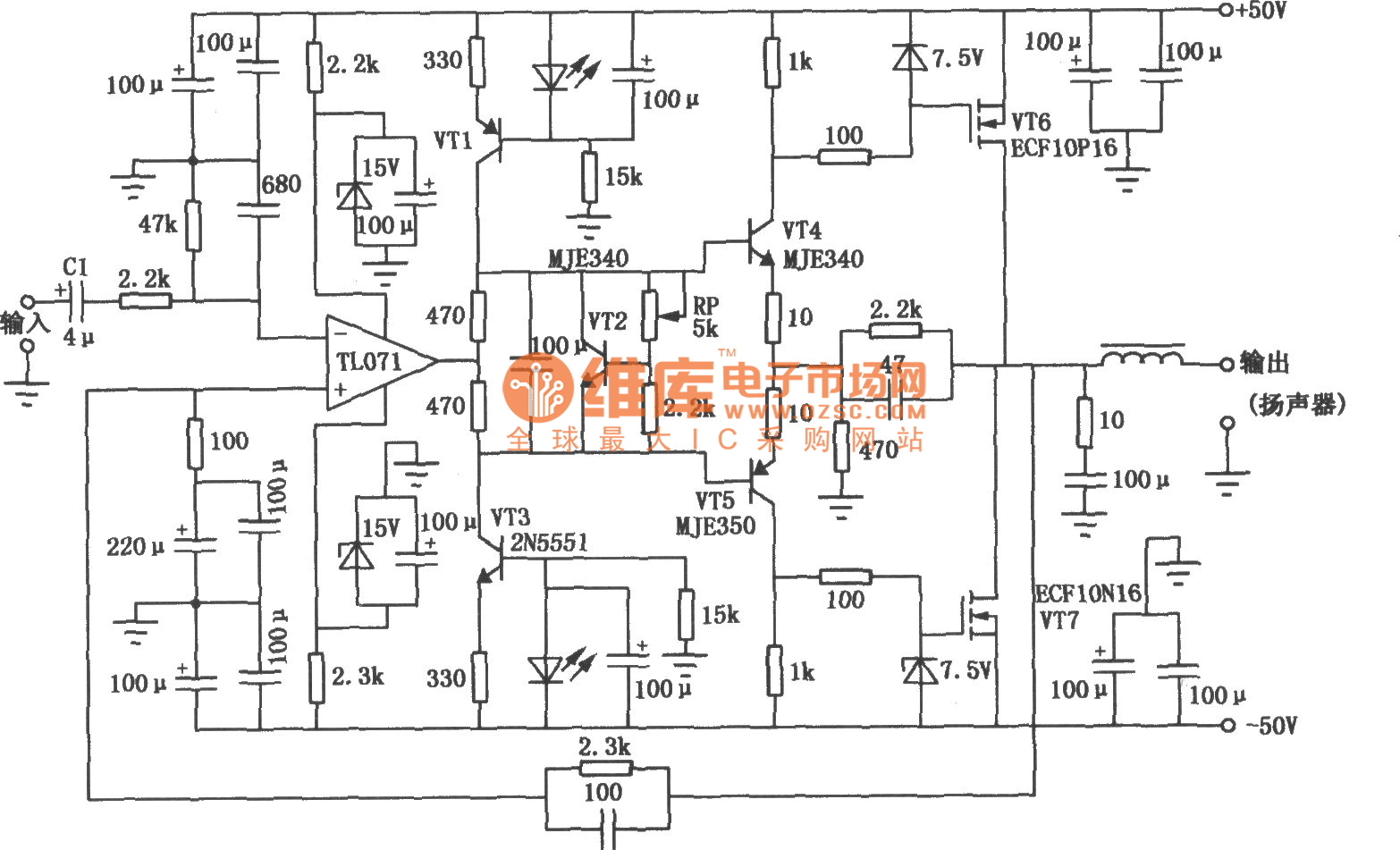

　　MOSFET 功放電路主要應用于大功率AV電路中。如圖所示為100W的MOSFET功放電路。該電路的輸入級采用JEFT
輸入型運放TL071，其輸入阻抗大、轉換速率高。VTl和VT3為運放TL071的互補恒流源負載。VT4和VT5組成典型的推動級，其線性好、響應快。輸出級VT6和VT7采用MOSFET管，其音色優美，放大倍數約為5。C1選用金屬化聚丙烯電容，以避免產生失真。該放大器的技術指標為；全功率時的頻響為15Hz～125kHz，轉換速率為25V/μs，輸出噪聲-95dB，阻尼系數大于400(8Ω負載)。
　　　　　　　　　　　　　　　　　　　
